Резьбовое соединение труб – это способ соединения труб, который широко применяется в промышленности и строительстве. Оно обеспечивает надежное и герметичное соединение труб, которое по своим характеристикам подходит для работы в различных условиях и с разными материалами.

Виды резьбовых соединений: резьбовое соединение может быть внутренним или наружным. Внутреннее резьбовое соединение предназначено для наружной резьбы трубы, а наружное – для внутренней резьбы. Кроме того, есть также коническое и цилиндрическое резьбовые соединения. Коническое соединение имеет конические поверхности, которые образуют герметичное соединение, а цилиндрическое соединение обладает параллельными поверхностями и также герметично соединяет трубы.

Резьбовые соединения труб имеют свои параметры и обозначение. Параметры определяются диаметром резьбы, шагом резьбы и формой профиля. Обозначение резьбового соединения состоит из буквенно-числовой комбинации, где первая буква обозначает вид резьбы, а числа указывают диаметр и шаг резьбы в миллиметрах.

Таблицы размеров трубной резьбы – это справочник, в котором указаны все возможные размеры резьбы, как в метрической, так и в дюймовой системах. В таблицах указаны диаметры и шаги резьбы для разных видов трубной резьбы, что позволяет выбрать нужные параметры соединения в зависимости от задачи и условий эксплуатации.

Содержание
  1. Виды и параметры резьбового соединения труб
  2. 1. Нарезка резьбы
  3. 2. Виды резьбы
  4. 3. Параметры резьбы
  5. Внутренняя резьба
  6. Наружная резьба
  7. Преимущества наружной резьбы:
  8. Таблица размеров наружной резьбы:
  9. Метчиковая резьба
  10. Принцип работы метчика
  11. Таблица размеров метчиковой резьбы
  12. Трапецеидальная резьба
  13. Применение трапецеидальной резьбы
  14. Преимущества трапецеидальной резьбы
  15. Обозначение и таблицы размеров трубной резьбы
  16. Вопрос-ответ:
  17. Какие виды резьбовых соединений используются для труб?
  18. Какие параметры определяют резьбовое соединение труб?
  19. Какие методы обозначения резьбовых соединений применяются для труб?
  20. Какие таблицы размеров резьбовых соединений труб применяются?
  21. Какие основные требования предъявляются к резьбовым соединениям труб?
  22. Какие виды резьбового соединения труб существуют?
  23. Какие параметры резьбового соединения труб можно определить?
Это интересно:   Современные технологии - преимущества применения каркасных конструкций в строительстве домов и зданий

Виды и параметры резьбового соединения труб

Виды и параметры резьбового соединения труб

Резьбовое соединение труб широко применяется для создания герметичных и прочных соединений, особенно в условиях высокого давления и температуры. В зависимости от применения и требований к соединению, существуют различные виды резьбовых соединений труб.

1. Нарезка резьбы

Обычно резьбу нарезают на наружной поверхности одной трубы и на внутренней поверхности другой трубы. Нарезка резьбы может осуществляться различными способами: с помощью резьбонарезного инструмента, на станке с программным управлением и др. Размер и параметры резьбы должны соответствовать стандартам.

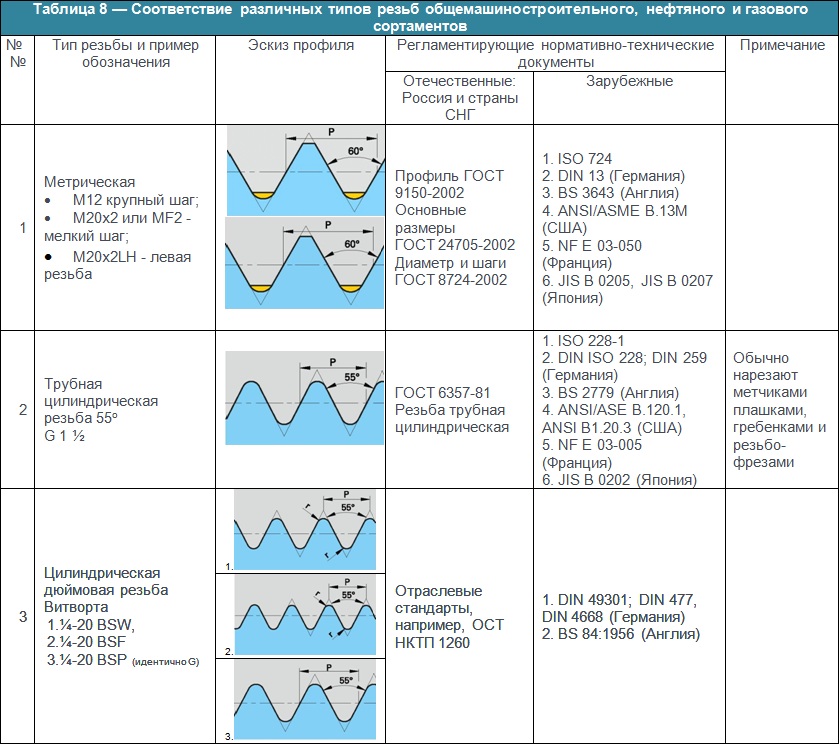

2. Виды резьбы

Существует несколько основных видов резьбы, применяемых в резьбовых соединениях труб:

  • Цилиндрическая (метрическая) резьба – используется в стандартах ISO и DIN, характеризуется трапециевидными или округлыми профилями;
  • Коническая резьба – применяется для соединения труб с помощью конических резьбовых фитингов, часто используется для соединения трубопроводов;
  • Американская коническая резьба (NPT) – используется в США и Канаде, имеет коническую форму с углом наклона 60 градусов;
  • Британская газовая резьба (BSP) – применяется в Великобритании и других странах, имеет цилиндрическую форму с углом наклона 55 градусов.

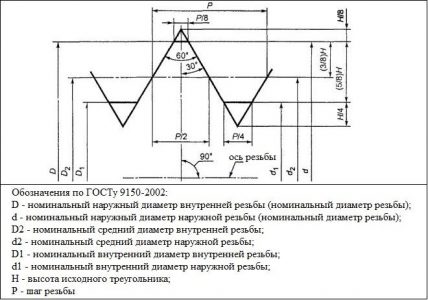

3. Параметры резьбы

Резьба обладает рядом параметров, которые определяют ее характеристики и возможности применения:

  • Диаметр – основной параметр резьбы, определяющий размер соединяемых труб;
  • Шаг – расстояние между смежными витками резьбы;
  • Профиль – форма поперечного сечения резьбы (трапециевидная, округлая и др.);
  • Глубина нарезки – глубина внедрения резьбы в материал;
  • Угол наклона – угол между элементами резьбы;
  • Толщина стенки – толщина стенки трубы, на которой нарезана резьба.

Корректный выбор вида и параметров резьбы позволяет создавать надежное и герметичное соединение труб, обеспечивая качественную работу системы, где они применяются.

Внутренняя резьба

Существует несколько видов внутренней резьбы, включая метрическую резьбу, дюймовую резьбу и коническую резьбу. Метрическая резьба обычно используется в Европе и имеет параметры, измеряемые в миллиметрах. Дюймовая резьба используется в Северной Америке и имеет параметры, измеряемые в дюймах. Коническая резьба используется в соединениях, где необходимо обеспечить герметичность соединения.

Основные параметры внутренней резьбы включают диаметр резьбы, шаг резьбы и глубину резьбы. Диаметр резьбы определяет размер отверстия или полости, в которую вписывается резьба. Шаг резьбы определяет расстояние между соседними зубцами резьбы. Глубина резьбы определяет глубину, до которой резьба прорезана в материале.

Внутренняя резьба часто используется для соединения труб и фитингов в водопроводных и других системах. Она обеспечивает прочное и герметичное соединение, которое не может быть легко разъединено. Размеры внутренней резьбы стандартизированы и представлены в таблицах размеров трубной резьбы, которые позволяют выбрать подходящую резьбу для конкретной задачи.

Диаметр резьбы (мм)Шаг резьбы (мм)Глубина резьбы (мм)
60,755,6
817,1
101,258,1
121,59,1

Наружная резьба

Наружная резьба обычно используется для создания герметичного соединения между двумя трубами путем вкручивания соответствующих резьбовых соединителей. Она обеспечивает надежное соединение и позволяет проводить различные виды работ с трубопроводами.

Преимущества наружной резьбы:

• Простота монтажа и демонтажа;

• Возможность регулировки герметичности соединения;

• Широкий выбор размеров и типов резьбовых соединителей;

• Высокая надежность соединения;

• Устойчивость к воздействию внешней среды.

Таблица размеров наружной резьбы:

Диаметр резьбы (мм)Шаг резьбы (мм)Длина резьбы (мм)
60,7520
8125
101,2530
121,535

Метчиковая резьба

Метчиковая резьба

Принцип работы метчика

Метчиковая резьба осуществляется в несколько этапов:

  1. Метчик вводится вначале внутри отверстия или наружной поверхности
  2. После введения метчика начинается его вращение, что приводит к появлению резьбы
  3. Метчик перемещается вдоль оси, чтобы обрабатывать всю необходимую область
  4. По мере продвижения метчика режущие элементы на его конце постепенно формируют резьбу

После завершения работы метчика получается готовая метчиковая резьба, которая может быть использована для соединения различных элементов из труб, болтов и других деталей.

Таблица размеров метчиковой резьбы

Таблица размеров метчиковой резьбы

Ниже приведена таблица с основными размерами метчиковой резьбы:

Диаметр резьбы, ммЧисло витков на дюймТип метчика
6.040М6
8.032М8
10.024М10
12.024М12

Таблица размеров позволяет выбрать подходящий диаметр метчика в зависимости от необходимых требований к резьбе.

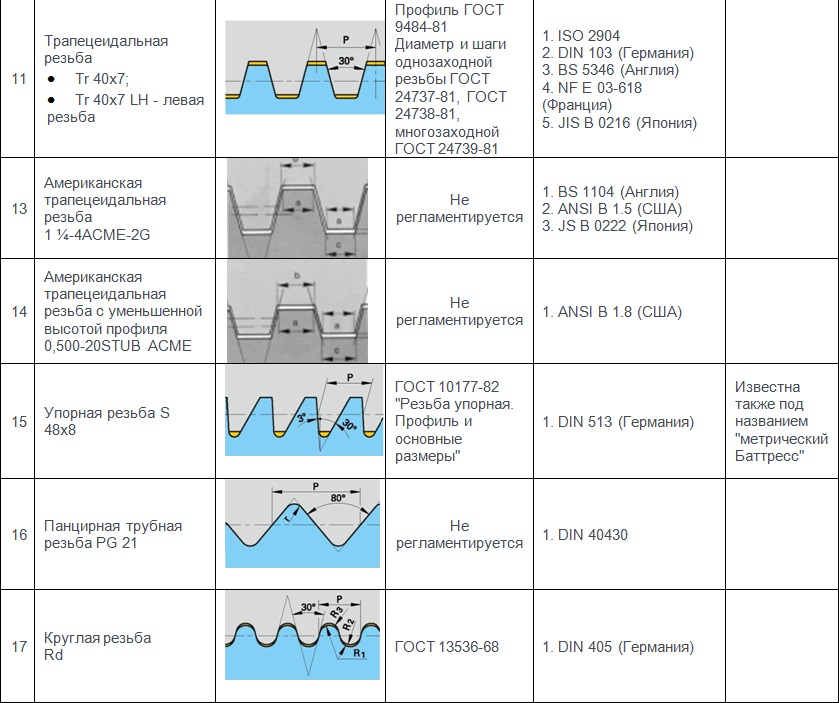

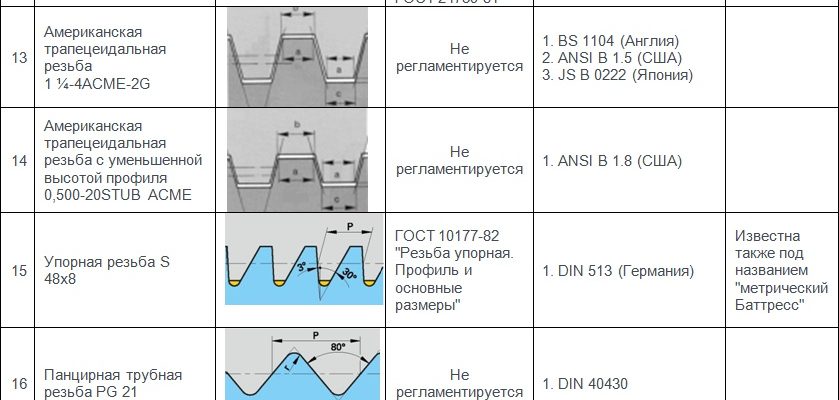

Трапецеидальная резьба

Трапецеидальная резьба имеет угол наклона относительно оси соединяемых элементов, что позволяет обеспечить надежное сцепление при нагрузке. Обычно величина угла наклона составляет 30 градусов. Этот тип резьбы обладает высокой прочностью и устойчивостью к перекосам и вибрациям, что особенно важно при работе в условиях значительных нагрузок.

Трапецеидальная резьба может быть правой или левой, в зависимости от направления витков при движении по резьбовой линии. Также одним из характерных параметров трапецеидальной резьбы является ее шаг, то есть расстояние между соседними витками резьбы.

Применение трапецеидальной резьбы

Трапецеидальная резьба широко используется в промышленности для создания различных типов соединений. Она часто применяется в гидро- и пневмосистемах, станках с ЧПУ, наружных и внутренних винтах, гайках, шпинделях, ножах прессов и других элементах машин и механизмов.

Этот вид резьбы также используется в строительстве при сборке строительных конструкций, мостов, лестниц, гидравлических систем, стяжек и других элементов, где требуется надежное соединение.

Преимущества трапецеидальной резьбы

Преимущества трапецеидальной резьбы

  • Высокая прочность и устойчивость соединения
  • Устойчивость к перекосам и вибрациям
  • Возможность использования при высоких нагрузках
  • Широкое применение в различных отраслях промышленности

Трапецеидальная резьба предоставляет надежное и прочное соединение, что обеспечивает безопасность и надежность работы конструкций и механизмов, в которых она используется.

Обозначение и таблицы размеров трубной резьбы

Для обозначения метрической резьбы используется символ «М», за которым следует наружный диаметр в миллиметрах.

Например, обозначение 1/2″ соответствует трубе с наружным диаметром 1/2 дюйма и 14 зубьев на дюйм. Обозначение М18 — резьба на трубе с наружным диаметром 18 миллиметров.

В таблицах размеров трубной резьбы указаны значения наружного диаметра трубы, число зубьев на дюйм и метрические значения для каждого размера резьбы.

Таблица размеров трубной резьбы для дюймовой системы:

  • 1/8″: 27 зубьев на дюйм
  • 1/4″: 18 зубьев на дюйм
  • 3/8″: 18 зубьев на дюйм
  • 1/2″: 14 зубьев на дюйм
  • 3/4″: 14 зубьев на дюйм
  • 1″: 11 1/2 зубьев на дюйм
  • 1 1/4″: 11 1/2 зубьев на дюйм
  • 1 1/2″: 11 1/2 зубьев на дюйм
  • 2″: 11 1/2 зубьев на дюйм

Таблица размеров трубной резьбы для метрической системы:

  • М10: 1,5 мм (28 зубьев на дюйм)
  • М12: 1,75 мм (26 зубьев на дюйм)
  • М14: 2 мм (24 зубьев на дюйм)
  • М16: 2 мм (22 зубьев на дюйм)
  • М20: 2,5 мм (20 зубьев на дюйм)
  • М25: 3 мм (19 зубьев на дюйм)
  • М32: 3,5 мм (18 зубьев на дюйм)
  • М40: 4 мм (16 зубьев на дюйм)

Вопрос-ответ:

Какие виды резьбовых соединений используются для труб?

Для труб применяются различные виды резьбовых соединений, включая наружную и внутреннюю коническую резьбу, наружную и внутреннюю цилиндрическую резьбу, а также специальные виды резьбовых соединений, например, резьбовые соединения с уплотнениями.

Какие параметры определяют резьбовое соединение труб?

Основными параметрами, определяющими резьбовое соединение трубы, являются диаметр резьбы (метрический или дюймовый), шаг резьбы (расстояние между соседними витками резьбы), а также формат обозначения резьбового соединения.

Какие методы обозначения резьбовых соединений применяются для труб?

Для обозначения резьбовых соединений труб применяются различные методы, включая обозначение по ГОСТ, обозначение по DIN, а также обозначение по ANSI (ASME B1.20.1).

Какие таблицы размеров резьбовых соединений труб применяются?

Для определения размеров резьбовых соединений труб применяются различные таблицы, включая таблицы размеров резьбов по ГОСТ 6357-81 (метрические резьбы), ГОСТ 6111-52 (дюймовые резьбы), DIN EN 10226-1 (метрические резьбы), and ANSI/ASME B1.20.1 (дюймовые резьбы).

Какие основные требования предъявляются к резьбовым соединениям труб?

Основные требования к резьбовым соединениям труб включают герметичность, прочность и легкость монтажа и демонтажа. Для обеспечения герметичности резьбы обычно уплотняются при помощи герметизирующих материалов, таких как лента ФУМ и герметики. Для обеспечения прочности резьбы имеются конкретные требования к глубине и форме резьбы, а также качеству поверхности.

Какие виды резьбового соединения труб существуют?

Существует несколько видов резьбового соединения труб, включая внутреннюю и наружную резьбу. Внутренняя резьба используется на трубах с наружным диаметром, а наружная резьба — на трубах с внутренним диаметром. В зависимости от типа резьбы, соединение может быть выполняется с помощью винтов или гайки.

Какие параметры резьбового соединения труб можно определить?

Параметры резьбового соединения труб включают в себя диаметр и шаг резьбы. Диаметр резьбы обозначается двумя значениями: наружным и внутренним. Шаг резьбы представляет собой расстояние, пройденное винтом вдоль оси трубы за один оборот и измеряется в миллиметрах.
