Электронный тестер, также известный как мультиметр, является незаменимым инструментом для профессиональных электриков и электронщиков. Он позволяет проводить различные измерения электрических величин, таких как напряжение, сила тока и сопротивление, что необходимо при ремонте, настройке и тестировании электронных устройств и электрооборудования.
Прежде чем приступить к измерениям, вы должны убедиться, что ваш мультиметр находится в рабочем состоянии. Подключите его к источнику энергии и проверьте его функциональность путем измерения известного значения. Убедитесь, что дисплей отображает правильные значения и индикаторы показывают, что прибор готов к использованию.
Для измерения напряжения, сопротивления или силы тока, вам потребуется соединение проводников и пробников мультиметра с соответствующими контактами. При измерении напряжения убедитесь, что сначала отключите устройство от источника питания, затем подключите пробники к нужным контактам и включите прибор. Осторожно приближайтесь к проводам, изолируйтесь и окажитесь в состоянии большей безопасности.
При измерении сопротивления убедитесь, что сначала отключите устройство от источника питания и разъедините все коннекторы и провода. Подключите пробники к соответствующим контактам и включите мультиметр. При необходимости выберите соответствующий диапазон измерений на приборе и получите результат измерения сопротивления.
- Подготовка к измерениям: выбор мультиметра и проверка состояния
- Выбор мультиметра
- Проверка состояния мультиметра
- Настройка мультиметра перед измерениями
- Измерение постоянного напряжения и силы тока
- Измерение переменного напряжения и силы тока
- Измерение переменного напряжения
- Измерение силы тока
- Измерение сопротивления и емкости
Подготовка к измерениям: выбор мультиметра и проверка состояния
Проведение электрических измерений с использованием мультиметра может быть очень полезным при работе с электроникой. Однако перед началом измерений необходимо правильно подготовиться. В этом разделе рассмотрим как выбрать подходящий мультиметр и проверить его состояние.
Выбор мультиметра
У мультиметров существует множество различных характеристик, таких как диапазоны измерения, точность, функциональность и другие. Перед выбором мультиметра важно определить задачи, для решения которых он будет использоваться. Например, для начинающих электронщиков подойдет мультиметр с базовым набором функций, включающий измерение напряжения, сопротивления и тока. Если требуется более широкий функционал, то следует обратить внимание на мультиметры с дополнительными функциями, такими как измерение ёмкости, частоты и температуры.
Также важно учитывать точность и разрешение мультиметра. Чем выше разрешение, тем точнее можно проводить измерения. Разрешение обычно указывается в количестве значащих цифр на дисплее мультиметра. Например, мультиметр с разрешением 3 ½ значимых цифр может показать значения от 0 до 1999. Модели с большим числом значащих цифр обеспечивают более высокую точность измерений.
Проверка состояния мультиметра
Перед проведением измерений необходимо проверить состояние мультиметра, чтобы быть уверенным в правильной работе инструмента. Вот несколько основных шагов для проверки:
- Проверьте наличие батареи. Убедитесь, что мультиметр работает от батареи и ее заряд достаточен. При необходимости замените батарею.
- Проверьте настройки диапазонов измерений. Установите переключатель диапазона в положение, подходящее для ожидаемого значения измеряемой величины. Неправильно установленный диапазон может привести к неправильным результатам.
- Проверьте целостность проводов и щупов. Убедитесь, что провода и щупы в хорошем состоянии без повреждений или обрывов. При необходимости замените поврежденные провода.
- Проведите самопроверку мультиметра, если такая возможность предусмотрена производителем. Это позволит удостовериться в правильной работе всех функций и возможностей мультиметра.
Следуя этим простым шагам, вы готовы к проведению измерений с использованием мультиметра. Запомните, что правильная подготовка и проверка мультиметра являются важной частью успешных электрических измерений.
Настройка мультиметра перед измерениями
Перед началом измерений с помощью мультиметра необходимо правильно настроить прибор. Это позволит получить точные результаты и избежать возможных ошибок.
Во-первых, убедитесь, что мультиметр находится в рабочем состоянии и батарея заряжена. Для этого проверьте, отображается ли на дисплее символ заряда батареи.
Затем выберите режим измерения, соответствующий величине, которую вы планируете измерить. Например, если вы собираетесь измерить напряжение, установите мультиметр в режим измерения постоянного или переменного напряжения, в зависимости от вашей задачи.
Далее, выберите диапазон измерения. Если вы не знаете приблизительное значение величины, которую вы собираетесь измерить, выберите наибольший доступный диапазон. Это поможет избежать повреждения мультиметра в случае, если измеряемая величина превысит максимальное значение выбранного диапазона.
После этого, подготовьте измерительные провода. Убедитесь, что они целые, не повреждены и изолированы. Подключите провода к соответствующим контактам мультиметра.
Важно также учитывать полярность подключения проводов в случае измерения напряжения или силы тока. Обычно, в красном проводе указывается положительное подключение, а в черном — отрицательное.
И наконец, убедитесь, что вы правильно приложили измерительные провода к измеряемому объекту. Провода должны быть надежно подключены и не должны иметь перекрестных или случайных контактов.
После выполнения всех этих шагов можно приступать к самому измерению с использованием мультиметра. Следование правилам настройки поможет избежать ошибок и получить точные результаты измерений.

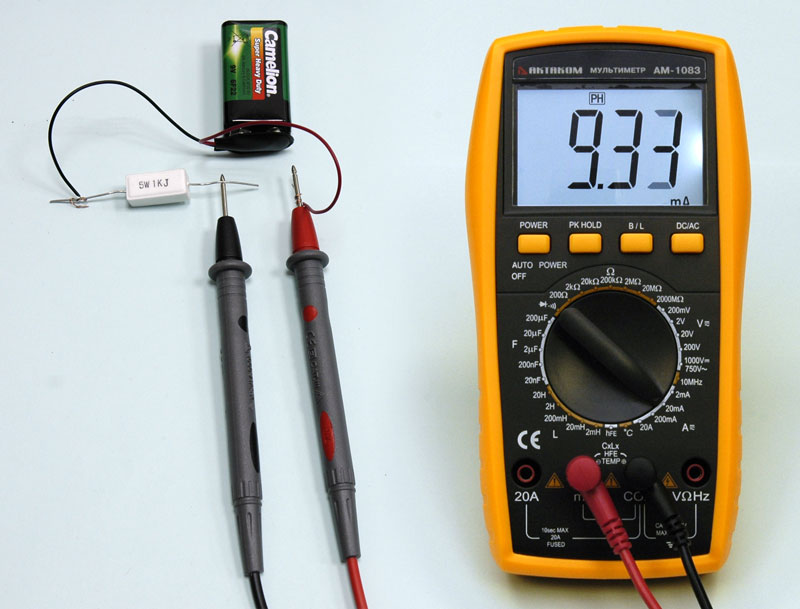

Измерение постоянного напряжения и силы тока
Для измерения постоянного напряжения и силы тока с помощью электронного тестера (мультиметра) следует следовать нескольким простым шагам:
- Включите мультиметр и установите режим измерения напряжения или силы тока постоянного тока. Обычно режим выбирается переключателем, находящимся рядом с дисплеем.
- Подключите красную измерительную проводку (обычно обозначается символом «+») к положительному полюсу источника электрического тока или элементу, напряжение или силу тока которого необходимо измерить.
- Подключите черную измерительную проводку (обычно обозначается символом «-«) к отрицательному полюсу источника электрического тока или элементу.
- Считайте значение напряжения или силы тока, отображаемое на дисплее мультиметра.
- После завершения измерений отключите измерительные проводки и выключите мультиметр.
Важно помнить, что при измерениях напряжения или силы тока необходимо соблюдать правила безопасности, такие как отключение питания или использование изоляционных рукавиц при работе с высокими напряжениями. Также рекомендуется проверить работоспособность мультиметра с помощью измерения известного значения напряжения или силы тока перед использованием его для измерений.
Измерение переменного напряжения и силы тока

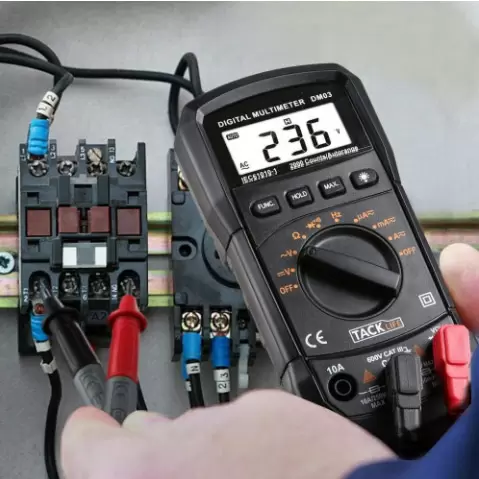

Измерение переменного напряжения
Для измерения переменного напряжения сначала необходимо подключить проводные щупы мультиметра к источнику напряжения. Затем установите режим измерения переменного напряжения – «ACV». При этом учтите, что мультиметр может иметь несколько диапазонов измерения напряжения. Выберите соответствующий диапазон в зависимости от ожидаемого значения напряжения.
При подключении проводных щупов к источнику напряжения обратите внимание на полярность подключения. Обычно красный провод подключается к положительному полюсу, а черный – к отрицательному. Если полярность подключения не учитывается, измерение может быть неточным или вовсе невозможным.
Измерение силы тока
Для измерения силы тока также необходимо подключить проводные щупы мультиметра к источнику тока. Установите режим измерения силы тока – «ACA». Помните, что мультиметр имеет ограничения по измерению силы тока, поэтому выбирайте соответствующий диапазон измерения.
При подключении проводных щупов обратите внимание на полярность подключения. В случае измерения силы тока, красный провод подключается к положительному полюсу, а черный – к отрицательному.
| Источник напряжения/тока | Подключение мультиметра | Режим измерения | Диапазон измерения |
|---|---|---|---|
| Переменное напряжение | Проводные щупы | «ACV» — альтернативное напряжение | Соответствующий диапазон |
| Сила тока | Проводные щупы | «ACA» — альтернативный ток | Соответствующий диапазон |
Измерение сопротивления и емкости
Для измерения сопротивления с помощью электронного тестера (мультиметра) необходимо подключить проводники к элементам, сопротивление которых требуется измерить. Настройте мультиметр на режим измерения сопротивления.
При измерении сопротивления убедитесь, что обслуживаемая цепь находится в выключенном положении. Нежелательно измерять сопротивление при подключении к электрическей цепи, так как это может повлиять на точность измерений и безопасность пользователя.
Подключите один проводник мультиметра к положительному проводу элемента, а другой проводник – к отрицательному. Убедитесь, что проводники мультиметра надежно закреплены на элементе, чтобы исключить искажение результатов.
Для измерения емкости с мультиметром также подсоедините проводники к элементу, в котором требуется определить ёмкость. Переведите мультиметр в режим измерения ёмкости.
Подключите один проводник к положительному краю элемента, а другой проводник – к отрицательному. Обратите внимание, что мультиметр может иметь обратную полярность, поэтому следует правильно подключить проводники к элементам.
Убедитесь, что измеряемая емкость находится в выключенном состоянии для более точных результатов. Проводники мультиметра должны быть тщательно закреплены на элементе, чтобы предотвратить искажение результатов.
После подключения проводников и выбора соответствующего режима измерения на мультиметре, считайте показания на дисплее мультиметра. Они отобразят сопротивление или емкость элемента.
Помните, что правильная техника и безопасность – ключевые аспекты при использовании электронного тестера. Следуйте инструкциям производителя и применяйте необходимые меры предосторожности.
