Подключение варочной панели к однофазной и трехфазной сети — подробная инструкция с пошаговыми фото и видео

Варочная панель — это важное устройство, которое позволяет нам готовить еду быстро и удобно. Однако при покупке такого устройства возникает вопрос о его правильном подключении. Особенно важно знать, как подключать варочную панель к однофазной и трехфазной сети, так как от этого зависит безопасность и надежность работы. В этой статье мы рассмотрим основные моменты и правила, которые необходимо учесть при подключении варочной панели к разным типам электрической сети.

Однофазная сеть — это тип электрической сети, где напряжение подается по одной фазе. Часто такую сеть можно встретить в частных домах или квартирах. При подключении варочной панели к такой сети необходимо учитывать ограничения по мощности. Для максимальной безопасности и эффективности работы, варочную панель рекомендуется подключать с применением специальной выключающей установки (автомата) и ограничителя мощности.

Трехфазная сеть — это тип электрической сети, где напряжение подается по трем фазам. Обычно такая сеть встречается в общественных местах, ресторанах и кафе. При подключении варочной панели к трехфазной сети необходимо обратить внимание на правильное распределение мощности между фазами. Неправильное подключение может привести к неравномерному нагреву панели и снижению ее эффективности. В этом случае рекомендуется использовать триполярный автомат и сбалансировать нагрузку между фазами.

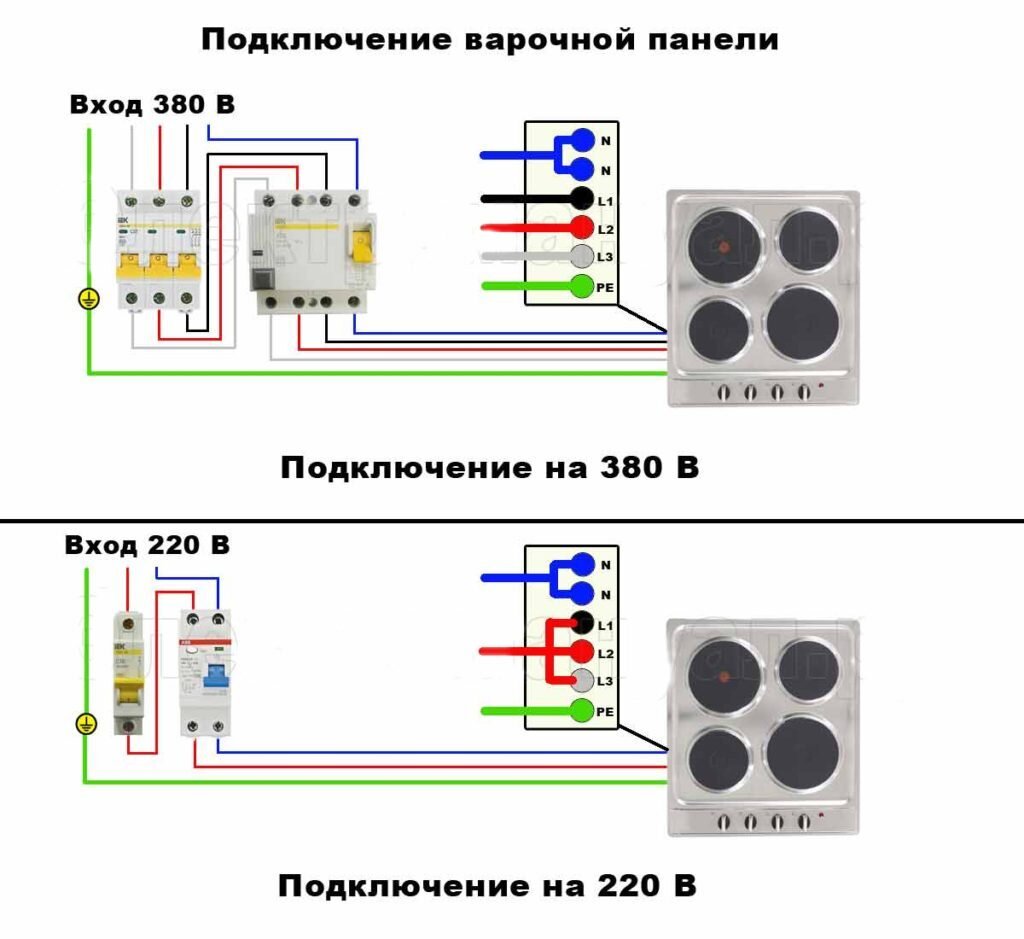

Подключение варочной панели к однофазной сети

При подключении варочной панели к однофазной сети необходимо учитывать специфические особенности данного типа подключения. Однофазная сеть предоставляет одну фазу переменного тока, что может ограничить мощность работы варочной панели.

Перед началом процесса подключения рекомендуется ознакомиться с технической документацией и инструкцией производителя варочной панели. Это позволит избежать возможных ошибок при проведении работ.

Шаги подключения варочной панели к однофазной сети:

1. Отключите питание в счетчике или на щитке распределения электроэнергии. Это необходимо для безопасности и избежания поражения электрическим током.
2. Проверьте мощность варочной панели и убедитесь, что она не превышает максимально допустимое значение для однофазной сети.
3. Выберите место для установки варочной панели, учитывая требования к минимальным расстояниям от других поверхностей.
4. Проведите монтаж электрической розетки или рассмотрите возможность использования существующей. Убедитесь, что проводка и предохранители соответствуют требуемым характеристикам.
5. Осуществите подключение проводов варочной панели к электрической розетке в соответствии с цветами проводов (обычно фаза — черный, ноль — синий, заземление — зеленый).
6. Проверьте правильность подключения проводов и аккуратно установите варочную панель на выбранное место, фиксируя ее согласно инструкции производителя.
7. Включите питание в счетчике или на щитке распределения электроэнергии.

После завершения подключения и включения питания рекомендуется проверить работоспособность варочной панели и убедиться, что она функционирует без проблем. При возникновении любых сомнений или вопросов необходимо обратиться к специалисту для консультации и дополнительной проверки.

Приведенные шаги являются базовым руководством и могут отличаться в зависимости от конкретной модели варочной панели и характеристик однофазной сети. Важно следовать инструкциям производителя и, при необходимости, проконсультироваться со специалистами.

Подключение варочной панели к трехфазной сети

Если вы планируете подключить варочную панель к трехфазной сети, вам потребуется провести некоторые дополнительные работы по сравнению с подключением к однофазной сети. В этом разделе мы рассмотрим основные шаги, которые вам следует выполнить для подключения варочной панели к трехфазной сети.

1. Проверьте доступность трехфазной сети

Прежде чем приступить к подключению, убедитесь, что у вас действительно есть доступ к трехфазной сети. Обратитесь к электрику или свяжитесь с поставщиком электроэнергии, чтобы узнать, каков тип вашей сети.

2. Подготовьте необходимые материалы и инструменты

Перед началом подключения убедитесь, что у вас есть все необходимые материалы и инструменты, включая соединительные клеммы, провода требуемой длины, отвертки и так далее. Также ознакомьтесь с инструкциями производителя варочной панели и убедитесь, что вы понимаете все требования и рекомендации к подключению.

3. Проведите новую электрическую линию

Если у вас уже есть трехфазная сеть, но она не подходит для подключения варочной панели, возможно, вам придется проложить новую электрическую линию. Обратитесь к электрику, чтобы он произвел эту работу согласно требованиям и нормам безопасности.

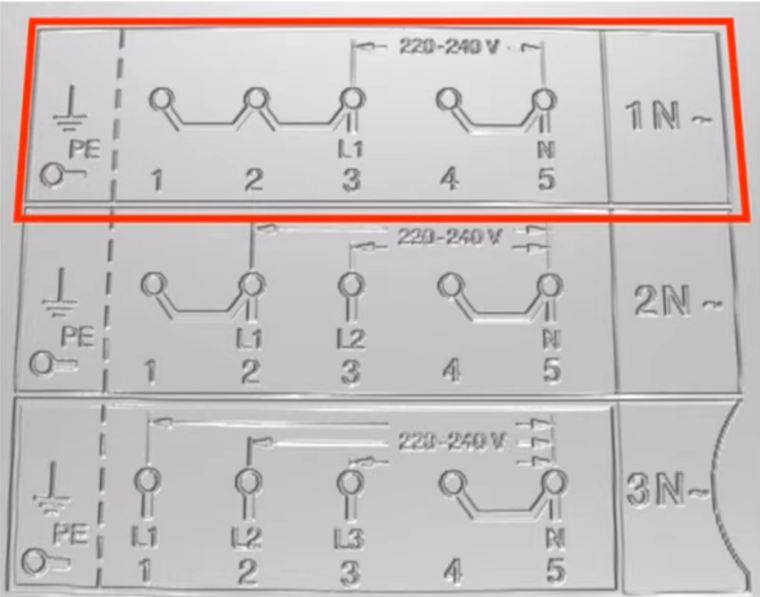

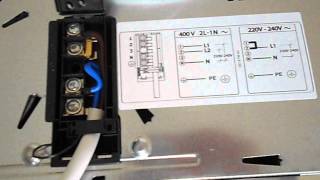

4. Подключите провода к гнездам варочной панели

Следуя инструкциям производителя варочной панели, подключите провода от трехфазной сети к соответствующим гнездам варочной панели. Обычно для трехфазных сетей используются провода определенных цветов – белый, черный и красный, но лучше проверить инструкции для вашей конкретной модели.

5. Закрепите провода с помощью соединительных клемм

После подключения проводов к гнездам варочной панели, убедитесь, что они правильно закреплены с помощью соединительных клемм. Проверьте надежность соединения и убедитесь, что провода не соприкасаются между собой или с другими металлическими элементами.

6. Проверьте подключение и безопасность

После завершения подключения варочной панели к трехфазной сети, включите питание и проверьте его работу. Убедитесь, что все плиты и функции работают должным образом. Также убедитесь, что подключение выполнено согласно правилам безопасности и нормам электробезопасности.

Следуя этим шагам, вы сможете успешно подключить варочную панель к трехфазной сети и наслаждаться ее функциональностью и преимуществами.

Подключение варочной панели к однофазной сети через розетку

Для начала убедитесь, что вы располагаете розеткой с подходящей мощностью и специальным разъемом для включения варочной панели. Также требуется проверить, что проводка и автоматический выключатель соответствуют требованиям безопасности и спецификации оборудования.

Для подключения варочной панели к однофазной сети через розетку необходимо выполнить следующие шаги:

1. Проверьте целостность и надежность розетки, а также ее соответствие требованиям по мощности.
2. Выключите электропитание на автоматическом выключателе или снимите предохранитель, чтобы исключить возможность удара током.
3. Подключите провода варочной панели к соответствующим контактам розетки. Обычно это провода с символами «L», «N» и «E», которые соответствуют фазе, нулю и защитному заземлению.
4. Установите варочную панель на место и убедитесь, что она надежно закреплена.
5. Включите электропитание обратно на автоматическом выключателе или вставьте предохранитель.

После выполнения всех указанных шагов у вас должна получиться работающая варочная панель, подключенная к однофазной сети через розетку. Предварительно проверьте правильность подключения и проведите тестовый запуск, чтобы убедиться в его корректности.

Помните, что при подключении варочной панели или любого другого электрооборудования к электросети всегда необходимо соблюдать меры предосторожности и выполнять процедуры безопасности.

Подключение варочной панели к однофазной сети без использования розетки

Подключение варочной панели к однофазной сети без использования розетки возможно при наличии специального электрического кабеля с соответствующими разъемами и проводами. В этом случае требуется следовать инструкциям производителя и соблюдать все электробезопасnostьretch.

Перед началом работ необходимо убедиться, что электросеть и варочная панель имеют одинаковое напряжение и частоту. Также следует учесть мощность панели и обязательно установить автоматический выключатель (предохранитель) необходимой ёмкости, соответствующей мощности варочной панели.

Для подключения варочной панели к однофазной сети без использования розетки необходимо выполнить следующие шаги:

Однако, перед выполнением подключения рекомендуется проконсультироваться с профессионалами и обязательно соблюдать все требования и инструкции производителя, чтобы избежать повреждений оборудования и обеспечить электробезопасность в процессе эксплуатации.

Подключение варочной панели к трехфазной сети через разветвитель

Подключение варочной панели к трехфазной сети может быть выполнено с помощью разветвителя, который разделяет подачу электричества на три фазы.

Перед началом работы необходимо убедиться, что у вас есть трехфазная проводка в жилом помещении. Если вы не уверены, лучше проконсультироваться с электриком перед приступлением к установке.

1. Перед подключением варочной панели к трехфазной сети через разветвитель, убедитесь, что все предохранители и автоматические выключатели отключены.

2. Проверьте, соответствуют ли параметры электрической сети требованиям указанным в инструкции к вашей варочной панели.

3. Подготовьте трехполюсный разветвитель, который позволит подключить варочную панель к трехфазной сети.

4. Откройте крышку электрической коробки в которой находится подключение электричества и отведите провода на разветвитель.

5. При подключении проводов к разветвителю, обратите внимание на правильную последовательность подключения фаз (L1, L2, L3). Отводите соответствующие провода на соответствующие контакты разветвителя.

6. Отведите провода от разветвителя к варочной панели в соответствии с цветовой маркировкой проводов (красный, желтый, синий).

7. Правильно подсоедините провода к соответствующим контактам на варочной панели.

8. Плотно закрутите зажимы в варочной панели, чтобы обеспечить надежное соединение проводов.

9. Закройте крышку электрической коробки и убедитесь, что все провода и соединения находятся в безопасном состоянии.

10. Переключите все предохранители и автоматические выключатели во включенное положение.

11. Проверьте работу варочной панели, убедившись, что все конфорки нагреваются и функционируют правильно.

Подключение варочной панели к трехфазной сети через электрощиток

Для подключения варочной панели к трехфазной сети через электрощиток необходимо выполнять ряд действий.

1. Проверка трехфазной сети

Прежде чем приступить к подключению, необходимо убедиться в наличии трехфазного электропитания в вашей сети. Для этого можно воспользоваться тестером напряжения или пригласить электрика, который сможет выполнить проверку.

2. Проверка электрощитка

Следующим шагом является проверка электрощитка. Убедитесь, что он соответствует требованиям для подключения варочной панели к трехфазной сети. Проверьте наличие трехфазных автоматических выключателей и правильность их номиналов.

Примечание: Если в электрощитке нет трехфазных автоматических выключателей, вам необходимо обратиться к электрику для их установки.

3. Подключение проводов

После проверки электрощитка можно приступать к подключению проводов. Для этого необходимо отключить электроэнергию, чтобы избежать удара током. Подключите провода согласно схеме, указанной в инструкции к вашей варочной панели. Обычно провода цветной маркировки подключаются к соответствующим контактам.

Важно: При подключении проводов рекомендуется использовать клеммы или винты, предусмотренные производителем варочной панели.

4. Проверка подключения

После подключения проводов варочной панели к электрощитку, необходимо проверить правильность подключения. Включите электроэнергию и проверьте работу варочной панели. Убедитесь, что все конфорки и функции работают должным образом.

Следуя этим рекомендациям, вы сможете успешно подключить варочную панель к трехфазной сети через электрощиток и наслаждаться комфортом при готовке.

Подключение варочной панели к трехфазной сети с автоматическим переключением

Если у вас дома или в офисе установлена трехфазная сеть, то для подключения варочной панели требуется специальное оборудование. Такое подключение позволяет максимально эффективно использовать мощность варочной панели и гарантирует стабильную работу.

Главным компонентом системы является автоматический переключатель фаз. Он представляет собой устройство, способное распределить нагрузку между тремя фазами, что позволяет использовать варочную панель с мощностью до 7 кВт. Автоматический переключатель фаз обеспечивает подключение к трехфазной сети даже в случае отключения одной из фаз, что позволяет избежать перерыва в работе варочной панели и сохранить ее функциональность.

Шаги подключения варочной панели к трехфазной сети с автоматическим переключением:

1. Выключите электропитание варочной панели в щитке электрической безопасности.
2. Подготовьте трехфазный кабель с соответствующим током и разъемами для подключения к автоматическому переключателю фаз.
3. Подключите кабель к автоматическому переключателю фаз, установив его в соответствующие разъемы.
4. Подключите другой конец кабеля к варочной панели, установив разъемы на соответствующие контакты.
5. Убедитесь, что все соединения надежно закреплены и не вызывают короткого замыкания.
6. Включите электропитание варочной панели в щитке электрической безопасности и убедитесь, что автоматический переключатель фаз работает надлежащим образом.

После завершения этих шагов ваша варочная панель будет успешно подключена к трехфазной сети с автоматическим переключением. При использовании варочной панели вы можете быть уверены в стабильной и эффективной работе.

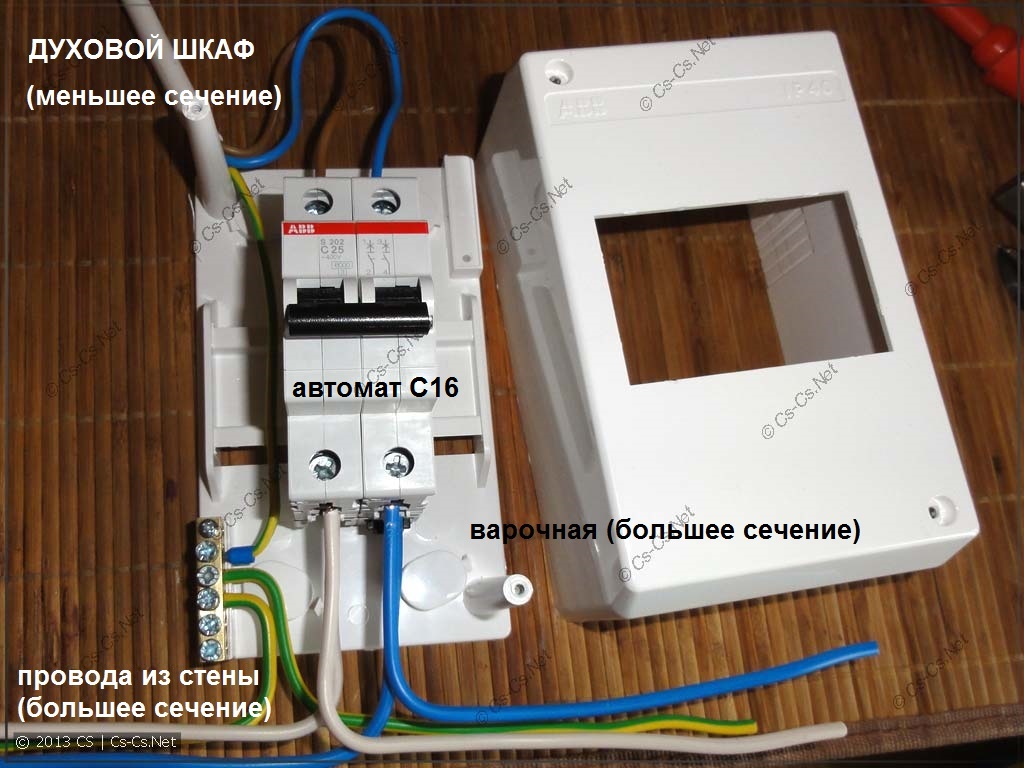

Выбор кабеля и автомата для подключения варочной панели

Подключение варочной панели к электрической сети требует правильного выбора кабеля и автомата для обеспечения безопасности и надежности работы устройства. Кабель должен быть способен выдерживать необходимую мощность и обладать достаточным сечением для передачи электрического тока. Автомат, в свою очередь, должен обеспечивать защиту от перегрузок и короткого замыкания.

Выбор кабеля

При выборе кабеля необходимо учитывать мощность варочной панели и длину пути его укладки. Для однофазной сети кабель должен быть более толстым, поскольку в одной фазе проходит весь ток, а для трехфазной сети можно использовать кабель меньшего сечения.

Для однофазной сети рекомендуется использовать кабель с сечением от 4 до 6 квадратных миллиметров, а для трехфазной сети — от 2,5 до 4 квадратных миллиметров. Также следует обратить внимание на материал изоляции кабеля, чтобы он был огнеустойчивым и безопасным в использовании.

Выбор автомата

Автомат для подключения варочной панели должен обладать необходимой номинальной мощностью и быть предназначенным для работы с электроплитами. Номинальная мощность автомата должна быть не меньше, чем мощность варочной поверхности. Также рекомендуется выбирать автомат с дифференциальной защитой, чтобы обеспечить безопасность при возможном возникновении токов утечки.

Важно также учитывать требования электроустановочных норм и правил, а также обращать внимание на качество кабеля и автомата. При необходимости, лучше обратиться за помощью к специалисту, чтобы гарантировать правильность выбора и безопасность эксплуатации варочной панели.

Как правильно заземлить варочную панель

Варочная панель должна быть заземлена в соответствии с требованиями электробезопасности. Для этого необходимо установить заземляющий проводник, который соединяет корпус варочной панели с заземляющей системой дома.

Шаги для правильного заземления варочной панели:

1. Найдите заземляющую систему в своем доме. Обычно это заземляющая петля, которая проходит через землю или специальную заземляющую шину.
2. Подключите заземляющий проводник к корпусу варочной панели. Обычно есть специальный зажим для заземления на корпусе панели.
3. Проведите заземляющий проводник до заземляющей системы в доме. Обычно это происходит через электрическую разводку.
4. Подключите заземляющий проводник к заземлению системы дома. В зависимости от типа системы, это может быть специальная заземляющая шина или точка в заземлении системы.

Заземление варочной панели в трехфазной сети:

Если ваша варочная панель подключается к трехфазной сети, то заземление несколько отличается. В этом случае необходимо учитывать следующие моменты:

• Используйте трехпроводную электрическую разводку, включая 3 фазных провода и заземляющий проводник.
• Подключите заземляющий проводник к заземляющей шине трехфазной системы или к точке заземления.
• Обязательно следуйте инструкциям производителя варочной панели для правильного заземления в трехфазной сети.

Правильное заземление варочной панели обязательно для обеспечения безопасности и продолжительного срока службы оборудования. Если вы не уверены в своих навыках подключения и заземления, рекомендуется обратиться к квалифицированному специалисту для выполнения работ.

Вопрос-ответ:

Как подключить однофазную варочную панель к трехфазной сети?

Для подключения однофазной варочной панели к трехфазной сети необходимо использовать специальный переходник. Первым делом необходимо убедиться, что трехфазная сеть снабжена заземлением. Затем следует приобрести переходник, который функционирует как разделитель фаз. Этот переходник позволит использовать трехфазное напряжение, предоставленное сетью, для питания однофазной варочной панели.

Можно ли подключить трехфазную варочную панель к однофазной сети?

Все зависит от модели варочной панели. Большинство трехфазных варочных панелей не могут быть подключены к однофазной сети прямо, так как они требуют трехфазного напряжения для работы. Однако некоторые модели имеют возможность переключения на однофазное питание. Для этого необходимо обратиться к инструкции по эксплуатации конкретной модели варочной панели и следовать указанным там инструкциям.

Как узнать, какая сеть подходит для моей варочной панели?

Чтобы узнать, какая сеть подходит для вашей варочной панели, вам необходимо обратиться к инструкции по эксплуатации. В ней должна быть указана информация о требуемом напряжении и подключении. Также вы можете обратиться к производителю варочной панели или обратиться к лицензированному электрику, чтобы получить дополнительную помощь и консультацию по подключению варочной панели к определенной сети.

Какие преимущества трехфазной варочной панели перед однофазной?

Трехфазная варочная панель имеет несколько преимуществ по сравнению с однофазной. Во-первых, трехфазная система позволяет использовать больше электрической мощности, что означает, что вы сможете готовить пищу быстрее и эффективнее. Во-вторых, трехфазная система обычно более надежна и стабильна, что сокращает риск перегрузки и неполадок в работе панели. В-третьих, у трехфазных панелей обычно больше функциональных возможностей и настроек, что позволяет более гибко регулировать тепловые режимы приготовления.

Какую варочную панель выбрать для подключения к однофазной сети?

Для подключения к однофазной сети необходимо выбирать варочную панель, которая работает от напряжения 220 В. Обычно такие панели имеют мощность до 3-4 кВт и предназначены для использования дома. При выборе варочной панели обязательно обратите внимание на ее технические характеристики и совместимость с вашей электросетью.

Можно ли подключить трехфазную варочную панель к однофазной сети?

Да, в некоторых случаях можно подключить трехфазную варочную панель к однофазной сети. Для этого необходимо использовать специальное устройство, называемое фазовращателем. Фазовращатель разделяет однофазное напряжение на три фазы и подает их на варочную панель. Однако перед использованием фазовращателя необходимо проконсультироваться с профессионалом, так как данная схема может быть сложной и требовать дополнительных мер безопасности.
