Подключение интернет розетки RJ-45 и обжим коннектора — пошаговая инструкция и основные рекомендации

Электрика

Интернет розетка RJ-45 – это специальное устройство, которое используется для подключения компьютера или других сетевых устройств к сети Интернет. Она обеспечивает передачу данных в сети по стандарту Ethernet. Подключение интернет розетки RJ-45 является важным этапом при установке сети в доме или офисе.

Для правильного подключения интернет розетки необходимо обжать коннектор RJ-45. Обжим коннектора – это процесс механического соединения медного провода и контактов коннектора с помощью специального инструмента – обжимного тангенса. В результате обжима создается прочное и надежное соединение, которое обеспечивает передачу данных.

Обжим коннектора RJ-45 следует выполнять следующим образом:

  • Откройте коннектор и вставьте провода в щель таким образом, чтобы цветные провода были расположены в правильной последовательности.
  • С помощью обжимного тангенса прессовать провода и контакты коннектора, обеспечивая надежное соединение.
  • Закройте коннектор и убедитесь, что провода не выступают из него.

Обжимание коннектора RJ-45 является важным этапом при установке сети. Правильно подготовленная и подключенная интернет розетка RJ-45 обеспечивает стабильную и надежную передачу данных и помогает создать качественную сеть с доступом в Интернет.

Как подключить интернет розетку RJ-45 и обжать коннектор?

Для начала, необходимо определиться с местом установки интернет розетки RJ-45. Чаще всего ее размещают на стене. Помимо этого, требуется иметь в наличии интернет кабель, сетевой розетки RJ-45 и инструмент для обжима проводов.

Это интересно:   Как быстро и безопасно установить и подключить системы видеонаблюдения для дома?

Шаг 1: Подготовка кабеля и разъема RJ-45

Шаг 1: Подготовка кабеля и разъема RJ-45

Отрежьте нужную длину интернет кабеля, учитывая расстояние между розеткой и устройством подключения. Затем удалите внешнюю оболочку, чтобы получить доступ к проводам внутри.

Отделите каждую пару проводов и осторожно снимите изоляцию каждого провода, чтобы обнажить металлические жилы. Обратите внимание, что провода должны быть достаточно длинными, чтобы затем легко сидели в разъеме RJ-45.

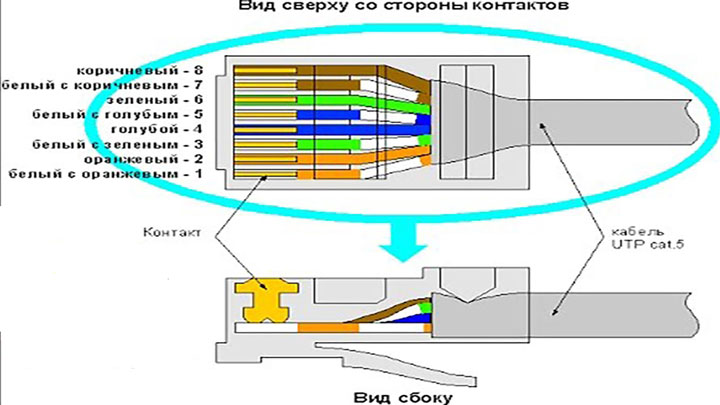

Вставьте снятые провода в правильном порядке в разъем RJ-45. Обычно используется стандартная распиновка T568B, где используются следующие цвета проводов (с левого на правый представлен порядок проводов): оранжевый-белый, оранжевый, зеленый-белый, синий, синий-белый, зеленый, коричневый-белый, коричневый.

Шаг 2: Обжимка коннектора

После того, как провода правильно вставлены в разъем RJ-45, с помощью инструмента для обжима проводов, зафиксируйте их внутри разъема. Убедитесь, что провода надежно фиксируются и не выскальзывают.

После обжимки проверьте правильность подключения проводов, используя специальный тестер для сетевых кабелей. Подключите тестер к обоим концам кабеля и удостоверьтесь, что связь установлена правильно и работает без проблем.

В результате вы успешно подключили интернет розетку RJ-45 и обжали коннектор. Теперь можно подключать устройства и пользоваться высокоскоростным интернетом без каких-либо проблем.

Выбор необходимого оборудования

Выбор необходимого оборудования

Подключение интернет розетки RJ-45 требует определенного набора оборудования, чтобы выполнить успешное подключение и обжим коннектора. Вот несколько ключевых компонентов, которые помогут вам осуществить процесс подключения:

1. Кабель Ethernet: Для подключения интернет розетки RJ-45 вам понадобится Ethernet кабель, который позволяет передавать сигналы данных.

2. RJ-45-коннекторы: Для обжима Ethernet кабеля вам понадобятся RJ-45-коннекторы. Обязательно выбирайте качественные и надежные коннекторы для обеспечения надежной передачи данных.

3. Инструменты для обжима: Для обжима коннекторов на Ethernet кабеле вам потребуются специальные инструменты. Например, кримпер, который позволит надежно закрепить коннектор на кабеле.

4. Сертифицированный тестер кабелей: Для проверки корректности проведения подключения и обжима коннекторов требуется специальный тестер кабелей. Он поможет выявить возможные ошибки и проблемы в сигнале передачи данных.

5. Защитные герметичные колпачки: Для долговечности и защиты обжиманных коннекторов от влаги и других внешних воздействий рекомендуется использовать защитные герметичные колпачки. Они помогут сохранить надежность соединений.

Необходимое оборудование должно быть высокого качества, чтобы обеспечить надежную и безопасную передачу данных. Убедитесь, что у вас есть все необходимые компоненты перед началом процесса подключения интернет розетки RJ-45.

Подготовка к работе

Подготовка к работе

Перед началом подключения интернет розетки RJ-45 и обжимом коннектора необходимо подготовиться к работе и оснаститься необходимыми инструментами и материалами.

Инструменты:

  • Кримпер (инструмент для обжима)
  • Отрезная кромка (для обрезки лишней изоляции)
  • Отвертки разных размеров (для монтажа)
  • Разводник (для разведки жил)
  • Инструмент для снятия изоляции с провода

Материалы:

  • Коннектор RJ-45
  • Кабель сетевой, витая пара (CAT5e или CAT6)
  • Тестер кабельный (для проверки соединения)
  • Обжимные контакты для RJ-45

Перед началом работы убедитесь, что у вас есть все необходимые инструменты и материалы. Также рекомендуется ознакомиться с инструкцией по монтажу и обжиму коннекторов RJ-45, чтобы иметь представление о последовательности действий.

Проведение кабеля

Проведение кабеля

1. Определите место, где будет проводиться прокладка кабеля. Обратите внимание на возможные препятствия, которые могут мешать его свободному протяжению, такие как стены, перегородки или мебель.

2. Определите длину необходимого кабеля для достижения желаемого места подключения. Учтите запас, чтобы кабель был достаточно длинным для протяжки.

3. Подготовьте необходимые инструменты для проведения кабеля. Вам понадобится кабельные каналы или гофрированные трубы для скрытой прокладки, кабельные скобы или скотч для фиксации кабеля, а также резак или нож для обрезки кабеля.

4. Начните прокладывать кабель от начальной точки к месту подключения. Следите за тем, чтобы кабель не перетягивался или не создавал излишнего напряжения на коннекторах.

5. Фиксируйте кабель при помощи кабельных скоб или скотча. Это поможет избежать перемещения кабеля после установки.

6. Проверьте качество прокладки кабеля. Убедитесь, что кабель не поврежден, нет излишнего напряжения и кабель не перетягивается.

7. Если все выполнено правильно, вы можете переходить к следующему этапу — подключению интернет розетки RJ-45 и обжиму коннектора.

Прокладка кабеля является важным шагом в процессе подключения интернет розетки RJ-45. Следуя указанным выше рекомендациям, вы сможете успешно провести кабель и подготовиться к следующему этапу установки.

Обжим коннектора

Перед выполнением обжима необходимо подготовить кабель. Производится удаление внешней оболочки и размещение отдельных проводников в правильном порядке. Обычно используется стандартная кодировка проводников: белый-оранжевый, оранжевый, белый-зеленый, синий, белый-синий, зеленый, белый-коричневый, коричневый.

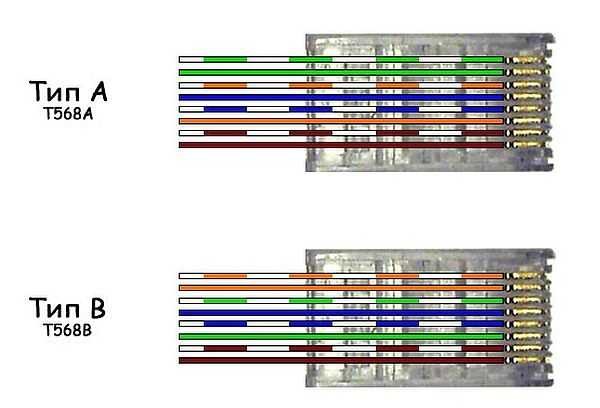

Далее следует вставить провода в коннектор RJ-45 в правильном порядке, придерживаясь стандартов T568A или T568B. Убедитесь, что провода вошли в гнезда коннектора до упора.

Техника обжима:

1. Удерживайте коннектор и провода прочно, чтобы они не сдвигались.

2. Поставьте коннектор в основание обжимного тангенса и закройте его рукоятками.

3. Приложите среднее усилие, чтобы обжимные резцы перерезали проводник.

4. Откройте обжимной тангенс и удалите остатки оболочки провода.

5. Проверьте качество обжима, удостоверившись, что проводники надежно закреплены и не выглядывают из коннектора.

После успешного обжима, коннектор можно подключить к соответствующему оборудованию или патч-панели. Важно помнить, что неправильно выполненный обжим может привести к неполадкам в сети.

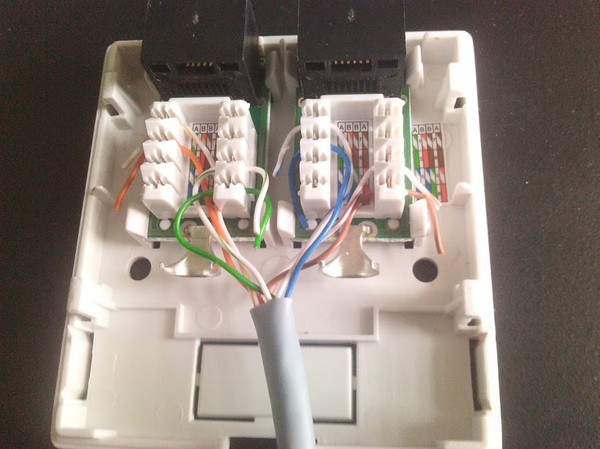

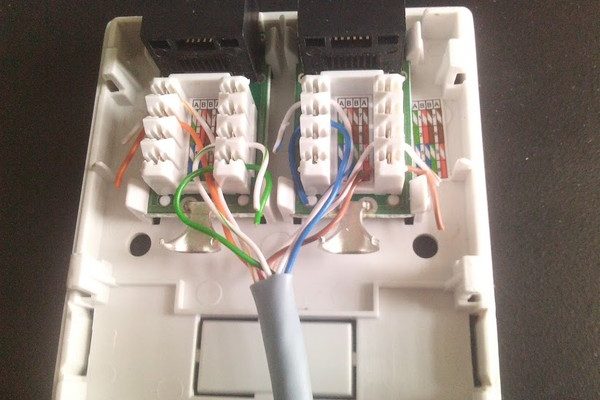

Подключение розетки RJ-45

Шаг 1: Подготовка кабеля. Отрежьте нужную длину кабеля и удалите изоляцию, оставив примерно 2 сантиметра провода.

Шаг 2: Сортировка проводов. Отсортируйте провода согласно стандарту T568B: бело-оранжевый, оранжевый, бело-зеленый, синий, бело-синий, зеленый, бело-коричневый, коричневый.

Шаг 3: Подготовка коннектора. Удалите небольшую часть изоляции с кабеля, чтобы провода легко пропустились внутрь коннектора RJ-45.

Шаг 4: Подключение проводов. Вставьте отсортированные провода в соответствующие слоты коннектора RJ-45. Убедитесь, что провода достаточно глубоко вошли внутрь коннектора и не выходят из него.

Шаг 5: Обжимка коннектора. Проведите обжимку коннектора RJ-45, используя специальный инструмент для обжимки. Убедитесь, что коннектор плотно сжат и провода надежно закреплены внутри.

Шаг 6: Проверка подключения. После обжимки коннектора RJ-45 необходимо проверить качество подключения. Подключите один конец кабеля к розетке RJ-45, а другой — к сетевому устройству. Убедитесь, что сетевое устройство успешно подключилось к компьютерной сети и работает стабильно.

Правильное подключение розетки RJ-45 обеспечивает надежное соединение и передачу данных в сети. Тщательно выполняйте все этапы подключения, чтобы обеспечить стабильную работу вашей компьютерной сети.

Проверка соединения

После подключения интернет розетки RJ-45 и обжима коннектора необходимо выполнить проверку соединения, чтобы убедиться, что все работает корректно.

Использование сетевого тестера

Использование сетевого тестера

Одним из наиболее распространенных способов проверки соединения является использование сетевого тестера. Сетевой тестер представляет собой устройство, которое позволяет проверить проводку и электрические параметры сетевого соединения.

Для проверки необходимо подсоединить сетевой тестер к одному концу соединительного кабеля, а второй конец кабеля подключить к активному сетевому оборудованию, например, к компьютеру или к сетевому коммутатору.

Сетевой тестер автоматически проверит работоспособность соединения и выведет результат на своем дисплее. Обычно он показывает, есть ли связь между подключенными устройствами и какие параметры имеет соединение.

Пинг-тест

Пинг-тест

Еще одним способом проверки соединения является пинг-тест. Пинг-тест позволяет проверить, есть ли связь между вашим компьютером и удаленным устройством, например, маршрутизатором или сервером.

Для выполнения пинг-теста необходимо открыть командную строку на компьютере и ввести команду «ping» с IP-адресом удаленного устройства. Если соединение работает корректно, то в командной строке будут отображены ответы от удаленного устройства. В случае, если соединение не установлено, будут отображены сообщения об ошибке.

Проверка соединения поможет убедиться в правильности выполнения подключения интернет розетки RJ-45 и обжима коннектора. Если при проверке возникают проблемы, рекомендуется проверить правильность проводки и исправить возможные ошибки.

Вопрос-ответ:

Как подключить интернет розетку RJ-45?

Для подключения интернет розетки RJ-45 необходимо выполнить следующие шаги: 1. Откройте крышку розетки и отверните клеммы. 2. Подключите провода к клеммам, придерживаясь цветовой маркировки (обычно используется стандарт T568B). 3. Закрутите клеммы до упора, чтобы обеспечить надежный контакт. 4. Подключите розетку к сети при помощи LAN-кабеля.

Как обжать коннектор RJ-45?

Для обжима коннектора RJ-45 вам понадобятся следующие инструменты: обжимной инструмент RJ-45, сетевой кабель CAT5 или CAT6, ножницы, разъемы RJ-45. Вот шаги для обжима коннектора: 1. Отрежьте нужную длину кабеля и удалите внешнюю оболочку на расстоянии около 2 сантиметров. 2. Расположите проводники по порядку и придерживайте их, чтобы они не перемешались. 3. Вставьте проводники в коннектор RJ-45 и убедитесь, что они достаточно глубоко вошли внутрь. 4. Пользуясь обжимным инструментом, сильно сжимайте коннектор, чтобы он надежно удержал провода. 5. Проверьте, что провода не вылезли из коннектора.

Какие цвета используются при подключении интернет розетки RJ-45?

При подключении интернет розетки RJ-45 обычно используется стандартная цветовая маркировка T568B. В этой схеме приведены следующие цвета: 1. Бело-оранжевый. 2. Оранжевый. 3. Бело-зеленый. 4. Синий. 5. Бело-синий. 6. Зеленый. 7. Бело-коричневый. 8. Коричневый. При подключении проводников к клеммам розетки необходимо придерживаться этой цветовой последовательности для обеспечения правильной работы соединения.

Какой кабель лучше использовать для подключения интернет розетки RJ-45?

Для подключения интернет розетки RJ-45 лучше всего использовать сетевой кабель CAT5E или CAT6. Эти кабели имеют высокую пропускную способность и низкое погрешность между передаваемыми сигналами. Кроме того, они обладают хорошими экранирующими свойствами, что позволяет снизить электромагнитные помехи. Если вы планируете использовать сеть Gigabit Ethernet, рекомендуется выбирать кабель CAT6.

Как подключить интернет розетку RJ-45?

Для подключения интернет розетки RJ-45 вам понадобятся следующие инструменты: ножницы для разделки кабеля, стриппер для снятия изоляции с провода, кримпер для обжима коннектора RJ-45, кабель с проводами внутри, и коннектор RJ-45. Процесс подключения включает в себя снятие изоляции с провода, распределение проводов в правильном порядке по коннектору, и обжим коннектора с помощью кримпера. После этого можно приступить к подключению кабеля к розетке RJ-45.

Зачем нужно обжимать коннектор RJ-45?

Обжим коннектора RJ-45 является необходимым шагом при подключении кабеля к розетке RJ-45. Коннектор предназначен для соединения проводов кабеля с разъемом. Правильно обжатый коннектор обеспечивает надежное и качественное соединение, что позволяет передавать данные по сети без потерь и помех. Кроме того, обжатый коннектор облегчает установку и подключение кабеля в розетку, что позволяет избежать случайного отсоединения проводов.

Как правильно обжать коннектор RJ-45?

Для правильного обжатия коннектора RJ-45 вам понадобится кримпер, который специально предназначен для этой операции. Важно соблюдать порядок проводов при их распределении внутри коннектора. Следует использовать стандартную схему размещения проводов T568B, при которой провода распределяются по следующему порядку: оранжево-белый, оранжевый, зелено-белый, голубой, голубой-белый, зеленый, каштаново-белый, каштановый. При неправильном распределении проводов в коннекторе, соединение может быть неэффективным или вовсе не работать. После распределения проводов следует закрепить их внутри коннектора с помощью кримпера.
