Основные способы подключения радиаторов отопления — преимущества и недостатки каждой схемы

Отопление

Подключение радиаторов отопления – это одна из важнейших задач при создании системы отопления в жилом или коммерческом помещении. От выбранной схемы зависит эффективность и комфортность работы системы, а также экономия энергии и ресурсов. Разработка оптимальной схемы подключения радиаторов требует учета различных факторов, включая количество помещений, их площадь, климатические условия и т.д.

Одним из наиболее распространенных вариантов подключения радиаторов отопления является схема «прямого» или «крайнего» подключения. При этом каждый радиатор подключается отдельно к трубам. Такая схема наиболее проста в установке и обслуживании, но имеет недостаток – разный температурный режим в помещениях. В более удаленных от котельной комнат радиаторы могут быть холоднее, поэтому идеально подходит для помещений с одноразмерными и однотемпературными помещениями.

Еще одним вариантом схемы подключения радиаторов является схема «параллельного» подключения, также известная как «напольный» вариант. При этом радиаторы в каждом помещении подключаются параллельно друг другу. Такая схема обеспечивает более равномерное распределение тепла в помещениях и более точное регулирование температуры, но требует больше труб и силовых разветвительных узлов.

Существуют и другие схемы подключения радиаторов отопления, такие как схема «коллекторного» подключения, где радиаторы подключаются к отдельным коллекторам, и схема «каскадного» подключения, где радиаторы подключаются последовательно по принципу каскада. Выбор схемы подключения зависит от конкретных условий и требований, но в любом случае, важно провести правильный расчет и установку системы отопления для достижения оптимального комфорта и эффективности.

Содержание
  1. Схема последовательного подключения радиаторов отопления
  2. Схема параллельного подключения радиаторов отопления
  3. Преимущества параллельного подключения радиаторов
  4. Порядок установки радиаторов при параллельном подключении
  5. Схема углового подключения радиаторов отопления
  6. Схема диагонального подключения радиаторов отопления
  7. Принцип работы
  8. Преимущества
  9. Схема с полноценным замкнутым контуром радиаторов отопления
  10. Схема с радиаторами под окнами
  11. Схема водяного теплого пола с радиаторами
  12. Состав системы:
  13. Принцип работы:
  14. Схема с использованием комбинированной подводки радиаторов
Это интересно:   Как установить и использовать терморегулятор на батареи отопления - простые шаги и рекомендации

Схема последовательного подключения радиаторов отопления

Основная идея схемы заключается в последовательном подключении радиаторов отопления друг к другу. Это означает, что горячая вода поступает в первый радиатор, охлаждается, затем переходит во второй радиатор, и так далее, пока не проходит через все радиаторы в системе отопления.

Преимущества такой схемы связаны с тем, что она обеспечивает равномерное распределение тепла по всем радиаторам. Кроме того, она позволяет контролировать температуру в каждой комнате, так как на каждом радиаторе установлены регулирующие клапаны. Это позволяет настроить оптимальную температуру в каждом помещении в зависимости от потребностей пользователей.

Однако, следует учитывать, что при такой схеме подключения все радиаторы работают на одинаковом давлении. Это означает, что если один из радиаторов заблокирован или имеет низкую эффективность, то это может повлиять на работу всех остальных радиаторов в системе.

Также следует отметить, что для реализации схемы последовательного подключения радиаторов отопления необходимо правильно рассчитать длину и диаметр трубопроводов, чтобы обеспечить достаточный расход горячей воды для всех радиаторов.

В целом, схема последовательного подключения радиаторов отопления является надежным и эффективным способом обеспечения тепла в помещениях. Она позволяет создать комфортные условия для проживания или работы, а также экономить энергию и снижать расходы на отопление.

Схема параллельного подключения радиаторов отопления

Схема параллельного подключения радиаторов отопления

Преимущества параллельного подключения радиаторов

  • Балансировка отопления. При параллельном подключении радиаторов каждый из них получает равное количество горячей воды, что позволяет более эффективно и равномерно обогревать все помещения.
  • Легкость управления. Все радиаторы подключаются к одной подводящей трубе, поэтому регулирование температуры отопления становится более удобным и управляемым.
  • Устойчивость к протечкам. При параллельном подключении каждому радиатору присутствует отдельный отвод, что уменьшает риск протечки и обеспечивает надежность системы.

Порядок установки радиаторов при параллельном подключении

  1. Установите все радиаторы на предназначенном для них месте, следуя инструкции производителя.
  2. Подсоедините радиаторы к подводящей трубе, используя специальные соединительные элементы и уплотнительные прокладки.
  3. Установите отводы от каждого радиатора и подсоедините их к отводящей трубе.
  4. Проверьте систему на наличие утечек и установите регулирующие вентили, чтобы иметь возможность регулировать температуру отопления в каждом помещении.
  5. Запустите систему и проверьте работу каждого радиатора, убедившись, что все они нормально функционируют и равномерно нагревают помещения.

Параллельное подключение радиаторов отопления является надежным и эффективным способом организации системы отопления. Установка радиаторов по схеме параллельного подключения поможет обеспечить равномерный и комфортный уровень тепла во всех помещениях.

Схема углового подключения радиаторов отопления

Схема углового подключения радиаторов отопления используется для равномерного распределения тепла в помещении и создания оптимальных условий для комфортного пребывания. Угловое подключение позволяет эффективнее использовать радиаторы отопления, учитывая особенности помещения и требования к его отоплению.

Основным элементом схемы углового подключения являются угловые клапаны, позволяющие регулировать подачу горячей воды в радиатор. Они устанавливаются на подводящих трубах и позволяют контролировать температуру в помещении, а также обеспечивают возможность отключения отопления в отдельных комнатах.

При угловом подключении радиаторов отопления горячая вода поступает в радиатор через верхний подвод, а холодная – из радиатора – через нижний подвод. Такая схема позволяет эффективнее использовать всю поверхность радиатора для равномерного распределения тепла в помещении.

Угловое подключение радиаторов отопления рекомендуется использовать в помещениях с большими площадями окон или с панорамными видами, где требуется равномерное отопление всего помещения. Кроме того, такая схема подключения может быть особенно полезна в помещениях с большими перепадами температуры, таких как веранды, лоджии или тёплые полы.

Подводящие трубы при угловом подключении радиаторов отопления должны проходить под углом, чтобы обеспечить оптимальное распределение тепла и эффективность работы системы отопления.

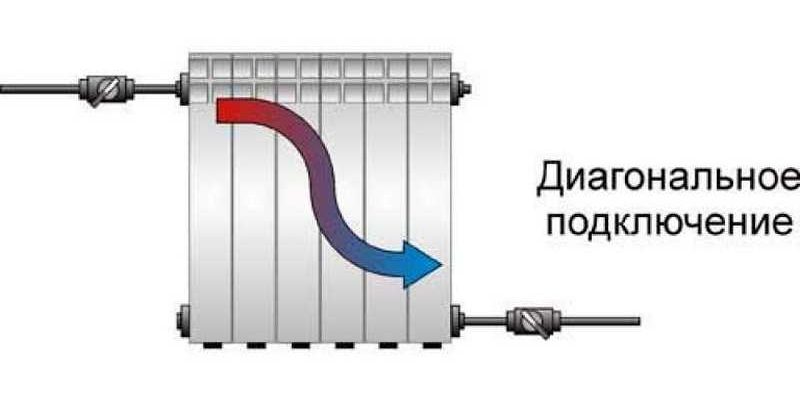

Схема диагонального подключения радиаторов отопления

Принцип работы

Принцип работы

При диагональном подключении радиаторов отопления теплоноситель подается на первый радиатор с одной стороны ввода, а выходит с другой стороны водоснабжения. Затем, остывший теплоноситель поступает на следующий радиатор, проходит через него и выходит на следующий. Таким образом, теплоноситель движется по диагонали от одного радиатора к другому.

Преимущества

  • Равномерное распределение тепла. Все радиаторы в системе получают одинаковое количество тепла, что позволяет создать комфортные условия во всех помещениях.
  • Увеличенная эффективность. Диагональное подключение позволяет более эффективно использовать теплоноситель и повышает эффективность работы системы отопления.
  • Повышенная надежность. Каждый радиатор подключен непосредственно к системе, что позволяет быстро обнаружить и устранить возможные утечки или поломки.

Рекомендуется использовать диагональное подключение радиаторов отопления в случае, если требуется равномерное распределение тепла во всех помещениях и повышенная эффективность работы системы.

Схема с полноценным замкнутым контуром радиаторов отопления

Основная особенность данной схемы заключается в том, что каждый радиатор подключается последовательно к одному и тому же замкнутому контуру отопления.

Для создания полноценного замкнутого контура радиаторов отопления, необходимо использовать специальные трубы или трубопроводы, которые соединяют все радиаторы в одну систему.

Для обеспечения правильной работы контура отопления в данной схеме используются следующие элементы:

  • Циркуляционный насос, который отвечает за перемещение теплоносителя через контур.
  • Запорная арматура, которая позволяет контролировать и регулировать подачу теплоносителя к каждому радиатору.
  • Воздухоотводчики, которые обеспечивают удаление возникшего воздуха из системы отопления, что позволяет избежать образования гидроударов и увеличить эффективность работы радиаторов.
  • Контрольные и регулирующие клапаны, которые позволяют точно настраивать количество теплоносителя, подаваемого в каждый радиатор.

Преимущества схемы с полноценным замкнутым контуром радиаторов отопления включают:

  • Эффективное распределение тепла по всем радиаторам системы.
  • Возможность независимого регулирования температуры в каждом помещении.
  • Отсутствие проблем с гидравлическими ударами и воздушными пробками.
  • Простота монтажа и обслуживания системы.

Таким образом, схема с полноценным замкнутым контуром радиаторов отопления является надежным и эффективным решением для обеспечения комфортной температуры в помещении.

Схема с радиаторами под окнами

При такой схеме радиаторы устанавливаются непосредственно под окнами. Это обусловлено тем, что в процессе отопления окна являются наиболее холодными местами в помещении, и непосредственное размещение радиаторов под окнами позволяет компенсировать потерю тепла.

Схема с радиаторами под окнами обеспечивает равномерное и эффективное распределение тепла в помещении. Тепло, поднимаясь от радиаторов, направляется вверх и успевает подогреть прохладный воздух, который опускается со стороны окон.

Кроме того, такая схема установки радиаторов создает дополнительное пространство на стенах, что позволяет рационально использовать имеющуюся площадь комнаты и делает пространство более удобным для расстановки мебели.

При выборе и установке радиаторов под окнами необходимо учесть особенности конструкции окон и выбрать подходящий размер и тип радиатора, чтобы обеспечить оптимальный теплообмен и комфортное отопление помещения.

Схема водяного теплого пола с радиаторами

Состав системы:

Состав системы:

  • Котел – источник горячей воды;
  • Насос – обеспечивает циркуляцию горячей воды;
  • Распределительный коллектор – разделяет поток горячей воды на две отдельные системы;
  • Трубопроводы – перенаправляют горячую воду к радиаторам и теплому полу;
  • Радиаторы – отдают тепло воздуху в помещении;
  • Теплый пол – равномерно нагревает пол, создавая комфортную температуру.

Принцип работы:

Принцип работы:

Горячая вода подается из котла и проходит через насос, который обеспечивает циркуляцию воды. Затем вода подводится к распределительному коллектору, который разделяет поток на две системы. Одна система направлена к радиаторам, а другая – к теплому полу.

Вода, поступающая к радиаторам, охлаждается, отдает свое тепло воздуху в помещении и возвращается обратно к котлу для повторного нагрева. Таким образом, радиаторы осуществляют отопление помещения.

Вода, поступающая к теплому полу, распределяется по трубопроводам, которыми проходит пол. Трубопроводы равномерно нагревают пол, создавая комфортную температуру. Таким образом, теплый пол обеспечивает дополнительное отопление помещения.

Система радиаторов позволяет быстро нагреть помещение, а система теплого пола – долго сохранять тепло. При необходимости можно включать только одну из систем, в зависимости от погодных условий и предпочтений пользователей.

Схема с использованием комбинированной подводки радиаторов

При комбинированной подводке радиаторов горячая подводка и холодный обратный трубопровод подводятся к каждому радиатору отдельно. Для этого используются три трубы: горячая подводка, холодный обратный и подводящая трубы.

Горячая вода поступает в каждый радиатор через горячую подводку, нагревая его. После остывания вода поступает в холодный обратный трубопровод и возвращается в котел.

Данная схема обеспечивает равномерное распределение тепла в помещении, поскольку каждый радиатор может быть настроен индивидуально. Кроме того, в случае необходимости можно перекрыть один из радиаторов без остановки работы системы отопления в целом.

Обратная сторона данной схемы подключения радиаторов состоит в более сложной установке и определенных затратах на материалы. Однако, эти затраты вполне оправданы за счет удобства в эксплуатации и повышенного уровня комфорта в помещении.
