Как самостоятельно подключить однофазный и трехфазный счетчик — пошаговая инструкция для начинающих

Счетчик электроэнергии – одна из самых важных частей электрической сети в доме или офисе. Он позволяет учитывать потребление электроэнергии и оплачивать только то, что было реально использовано. При необходимости замены или установки нового счетчика можно обратиться к специалистам, однако, в некоторых случаях можно справиться самостоятельно. В этой статье мы расскажем о том, как подключить счетчик электроэнергии самостоятельно как в однофазной, так и в трехфазной сети.

Подключение однофазного счетчика

1. Определите, в каком месте будет установлен счетчик и где именно находится точка ввода электроэнергии. Это может быть распределительный щиток в квартире или загородном доме.

2. Отключите электропитание на общем щитке или на однофазном автомате.

3. Разберитесь с распределительной коробкой и найдите место для установки счетчика. Убедитесь, что выбранное место сухое и доступное для работы.

4. Подготовьте инструменты и материалы: отвертку, терминалы, провода, защитные колпаки и прочие компоненты, необходимые для монтажа и подключения счетчика.

5. Перед подключением счетчика обязательно выключите электричество на общем щитке с помощью предохранителя или автомата.

Примечание: для подключения однофазного счетчика необходимы два провода – фазовый (черный или красный) и нулевой (синий).

6. Подключите провода к клеммам счетчика, следуя указаниям в инструкции или на самом счетчике. Обычно на счетчиках есть отметки для фазового и нулевого проводов.

7. Установите защитный колпак и проверьте правильность подключения счетчика электроэнергии.

Подключение трехфазного счетчика

1. Определите, в каком месте будет установлен счетчик и где находится точка ввода электроэнергии. Это может быть распределительный щиток в квартире или загородном доме.

2. Отключите электропитание на общем щитке или на автоматах соответствующих фаз.

3. Разберитесь с распределительной коробкой и найдите место для установки счетчика. Убедитесь, что выбранное место сухое, удобное для работы и доступное для подключения фаз и нулевого провода.

4. Подготовьте инструменты и материалы: отвертку, терминалы, провода, монтажные рейки, монтажные шины и прочие компоненты, необходимые для монтажа и подключения счетчика.

5. Выключите электричество на общем щитке с помощью предохранителей или автоматов всех трех фаз.

Примечание: для трехфазного счетчика необходимы четыре провода – фазовые (черный, красный, синий) и нулевой (желтый или зеленый).

6. Подключите провода к клеммам счетчика. Обратите внимание на правильную последовательность и цвета проводов.

7. Установите счетчик на монтажную рейку или другую основу и проверьте правильность подключения счетчика электроэнергии.

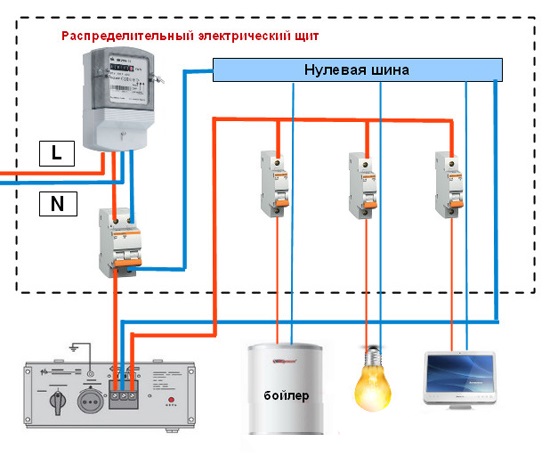

Однофазный счетчик: подключение

Для подключения однофазного счетчика необходимо выполнить следующие шаги:

1. Проверка сети

Перед подключением счетчика необходимо убедиться в наличии электрического напряжения в сети. Для этого следует использовать вольтметр или проверочную лампочку.

2. Отключение электроэнергии

Перед началом работ по подключению счетчика необходимо отключить подачу электроэнергии в помещение. Для этого следует выключить соответствующие автоматические выключатели или снять предохранители.

После выполнения этих действий можно приступить к подключению счетчика.

Выбор правильного места

При подключении счетчика электричества важно выбрать правильное место для его установки. Это позволит обеспечить корректное и надежное функционирование счетчика, а также упростить его обслуживание в будущем.

При выборе места для установки счетчика рекомендуется руководствоваться следующими правилами:

1. Место установки должно быть доступным для счетчиковщика или сотрудников энергоснабжающей организации. Оно должно обеспечивать свободный доступ для осмотра, замены или ремонта счетчика.
2. Счетчик следует устанавливать в сухом помещении или на открытой улице под навесом. Не рекомендуется устанавливать счетчик во влажных или пыльных помещениях, где может быть поврежден или испорчен.
3. При установке счетчика на открытой улице следует учитывать его защищенность от неблагоприятных атмосферных условий, таких как дождь, снег, сильный ветер и др. Для этого можно использовать специальные защитные кожухи или шкафы.
4. Счетчик не должен быть установлен вблизи источников тепла или открытого пламени, таких как печи, камины или нагревательные приборы. Это может негативно сказаться на работе счетчика и привести к его повреждению.
5. При установке счетчика следует учесть наличие свободного пространства для проведения электрических кабелей. Они должны быть уложены аккуратно и без излишнего перегиба или изгиба.

Устанавливая счетчик самостоятельно, необходимо придерживаться указанных рекомендаций, чтобы обеспечить его безопасность и надежную работу на протяжении всего периода эксплуатации.

Необходимые материалы

Для подключения счетчика электроэнергии самостоятельно вам понадобятся следующие материалы:

Перед началом работы убедитесь, что у вас есть все необходимые материалы для безопасного и правильного подключения счетчика электроэнергии.

Подготовка проводки

Перед подключением счетчика необходимо выполнить подготовительные работы по проводке:

1. Выключите электропитание

Перед началом работ необходимо обеспечить полное отключение электропитания. Для этого необходимо выключить главный автомат или установить предохранители в положение «Выключено». Это позволит избежать несчастных случаев и повреждения оборудования при проведении работ по подключению счетчика.

2. Подготовьте инструменты и материалы

Для подключения счетчика вам понадобятся следующие инструменты и материалы:

• Отвертка
• Кусачки
• Изолента
• Контактные клипсы
• Провода нужной длины
• Кабель для внешнего подключения (при необходимости)

Убедитесь, что все инструменты и материалы находятся в рабочем состоянии и доступны перед началом работ. Это поможет избежать задержек и необходимости прерывать работу из-за отсутствия необходимых предметов.

3. Проверьте соответствие параметров счетчика и электросети

Перед подключением счетчика необходимо убедиться, что его параметры соответствуют электросети. Проверьте, однофазная или трехфазная система у вас установлена, и выберите счетчик с соответствующими параметрами. Также обратите внимание на необходимую мощность счетчика и его номинальный ток. Выбор несоответствующего счетчика может привести к его повреждению или некорректному функционированию.

При подключении трехфазного счетчика необходимо также учитывать фазировку проводов, чтобы правильно подключить счетчик к фазам в электросети.

Подготовка проводки является важным этапом подключения счетчика, который поможет обеспечить безопасность и правильную работу установленного оборудования.

Установка счетчика

Для подключения счетчика самостоятельно вам понадобится следующее:

1. Предварительная подготовка

Перед установкой счетчика, необходимо провести предварительную подготовку. Вам потребуется выключить электропитание для безопасности. Также необходимо убедиться, что у вас есть все необходимые инструменты и материалы для установки.

2. Определение места установки

Прежде чем приступить к установке счетчика, необходимо определить место его размещения. Счетчик должен устанавливаться на уровне глаз и быть доступным для проверки и снятия показаний. Также необходимо учитывать требования дистанции от других источников тепла или влаги.

3. Подключение проводов

Для подключения счетчика необходимо распутать провода и проверить их целостность. Затем необходимо подключить провод счетчика к проводу электросети, используя сверхузкую изоляцию для каждого отдельного провода. Обратите внимание, что провода должны быть правильного сечения и цвета.

4. Фиксация счетчика

Для фиксации счетчика на выбранном месте необходимо использовать крепежные элементы, предоставляемые производителем. Если счетчик устанавливается на стену, необходимо проверить и убедиться, что стена достаточно прочная и может выдержать вес счетчика.

5. Подключение дополнительных функций (если необходимо)

Если вам необходимо подключить дополнительные функции, такие как счетчик времени работы, вам потребуется следовать инструкциям производителя. Обычно для подключения дополнительных функций необходимо провести дополнительные провода и настроить параметры счетчика.

Важно помнить, что установка счетчика электроэнергии является серьезной процедурой и может потребовать специализированных знаний. Если у вас возникают сомнения или проблемы, рекомендуется обратиться к профессионалам для выполнения установки.

Подключение проводки

При подключении счетчика самостоятельно необходимо учитывать требования безопасности и соответствующие нормы. Проводка должна быть выполнена качественно и надежно, чтобы избежать возможных аварий и неисправностей в работе счетчика.

Однофазное подключение

Проводка должна быть выполнена в соответствии с техническими требованиями и нормативами электроустановок. Рекомендуется прокладывать провода специальными кабельными каналами или трубами для защиты от механических повреждений.

Трехфазное подключение

Для подключения трехфазного счетчика обычно используется специальная трехфазная розетка или распределительный щиток, в котором устанавливаются соответствующие автоматические выключатели и предохранители. Важно соблюдать правильную последовательность подключения проводов и обеспечить надежный контакт.

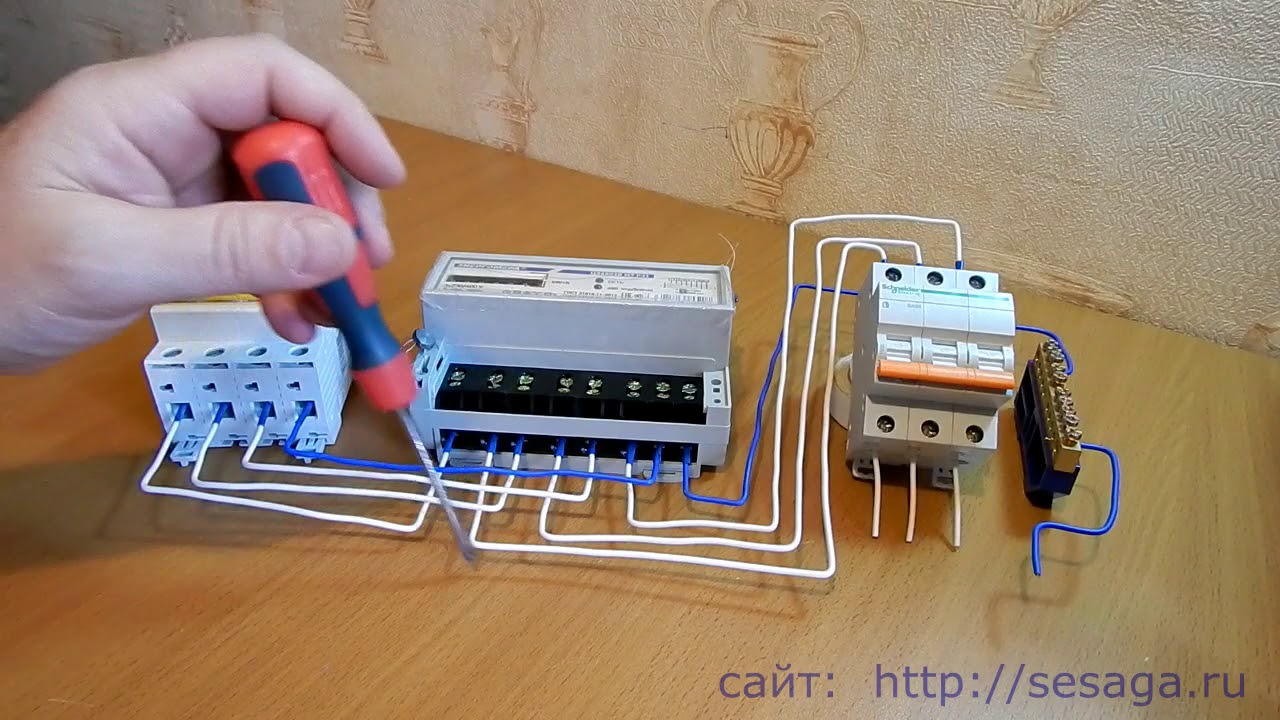

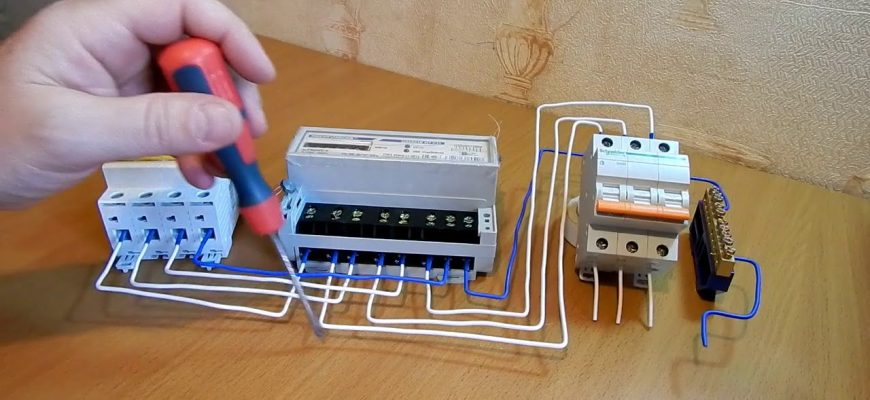

Трехфазный счетчик: подключение

Перед тем как начать подключение трехфазного счетчика, убедитесь в наличии всех необходимых инструментов и материалов. Вам потребуется фазировочный вольтметр, отвертки, провода, автоматический выключатель, предохранители и другие компоненты, указанные в инструкции к счетчику.

Первым шагом при подключении трехфазного счетчика является отключение электропитания. Проверьте отсутствие напряжения на линиях и убедитесь в безопасности всех проводок.

Следующим шагом является определение фазы. Вам потребуется фазировочный вольтметр. Подключите его к одной из фаз и заземлитесь, затем проверьте напряжение на других фазах.

Последующий этап — это подключение проводов от счетчика к автоматическому выключателю. Установите автоматический выключатель, используя рекомендации производителя и соедините провода с соответствующими контактами.

Затем, подключите провода от автоматического выключателя к трехфазному счетчику. Следуйте инструкции по подключению, чтобы избежать ошибок.

Важно также обратить внимание на заземление. Правильное заземление необходимо для обеспечения безопасности эксплуатации счетчика. Подключите заземляющий провод согласно указанным требованиям.

После того, как все провода подключены правильно, убедитесь в качестве соединений и надежности установки. Затем можно включить электропитание и проверить работу счетчика.

Не забудьте также установить предохранители в соответствующие места, чтобы обеспечить безопасность цепей при перегрузке.

Подключение трехфазного счетчика является ответственным и требует технической грамотности. Если вы не уверены в своих способностях, лучше обратиться к профессионалам, чтобы избежать возможных проблем и повреждений.

Распределение нагрузки

Для решения этой проблемы рекомендуется:

• Осуществить балансировку нагрузки между фазами. Для трехфазного счетчика важно равномерно распределить энергопотребление по всем трем фазам. Для однофазного счетчика необходимо следить за равномерным потреблением энергии в течение дня.
• Использовать средства автоматического отключения при перегрузке, такие как предохранители или автоматические выключатели. Это поможет предотвратить повреждение электрооборудования.
• Установить дополнительные счетчики для контроля нагрузки важных устройств. Это даст возможность более точно определить, какие приборы потребляют больше энергии и как можно оптимизировать распределение нагрузки.

Заблаговременное планирование распределения нагрузки и правильное подключение счетчика способствуют эффективному использованию электроэнергии и повышению безопасности электроустановки.

Подготовка проводки

Подключение электроэнергии к счетчику требует проведения специальной проводки. Для этого необходимы следующие материалы и инструменты:

Материалы:

• электрический кабель
• клеммники
• изолента
• заглушки и розетки
• пластиковые каналы или гофротрубы

Инструменты:

• отвертка
• кусачки
• плоскогубцы
• штангенциркуль
• рулетка
• электрический дрель с набором сверл

Перед началом работ необходимо тщательно продумать расположение счетчика и места его подключения, чтобы обеспечить удобство и безопасность эксплуатации. Важно учитывать требования ПУЭ (Правила устройства электроустановок), а также действующие нормы и стандарты.

При подключении однофазного счетчика проводка производится от одной фазы и нулевого провода. Для трехфазного счетчика необходимы три фазы и нулевой провод.

Провода следует прокладывать в специальных каналах или гофротрубах, чтобы обеспечить их защиту от неблагоприятных внешних воздействий.

При проведении проводки необходимо соблюдать следующие правила и рекомендации:

Правильная подготовка проводки является одним из важных шагов при самостоятельном подключении счетчика. Следуя указанным рекомендациям и требованиям, вы сможете установить счетчик правильно и обеспечить надежность и безопасность вашей электроустановки.

Монтаж счетчика

Шаг 1: Выбор места установки

Счетчик должен быть установлен в месте, которое обеспечивает удобство чтения показаний и доступность для снятия данных. Место установки также должно соответствовать требованиям электробезопасности.

Шаг 2: Отключение электроэнергии

Перед началом монтажа счетчика необходимо отключить электроэнергию на фазах, которые будут присоединены к счетчику. Чтобы избежать разрыва электропитания, рекомендуется согласовать отключение с вашим энергоснабжающим предприятием.

Шаг 3: Подключение проводов

В зависимости от типа счетчика, подключение проводов может отличаться. Для однофазного счетчика требуется подключить два провода фазы и один нулевой провод. Для трехфазного счетчика требуется подключить три провода фазы и один нулевой провод. Правильное подключение проводов осуществляется в соответствии с схемой подключения, указанной в инструкции к счетчику.

Шаг 4: Заземление

Для обеспечения безопасности и стабильной работы счетчика необходимо выполнить заземление. Заземляющий провод должен быть подключен к заземляющей шине, которая в свою очередь должна быть подключена к заземлению здания или земле.

Шаг 5: Первичные проверки

После завершения монтажа счетчика, необходимо убедиться в правильности его подключения. Проверьте, что показания счетчика корректно отображаются и не были искажены в процессе монтажа. Также убедитесь, что все соединения надежно закреплены и изоляция проводов исправна.

Подключение счетчика самостоятельно требует внимания к деталям и соблюдения правил безопасности. Если вы не уверены, что можете выполнить монтаж правильно, рекомендуется обратиться к квалифицированному электрику.

Подключение проводки

Выбор места для установки счетчика

Перед началом работы необходимо выбрать оптимальное место для установки счетчика. Оно должно быть доступным для обслуживания и проверки показаний. Кроме того, следует учитывать требования по безопасности и нормативы, предусмотренные электромонтажными правилами.

Выбор типа проводки

Для подключения счетчика используется различная проводка, которая зависит от вида установки и рабочего напряжения. В случае однофазного счетчика используется однофазный провод, а для трехфазного счетчика — трехфазная проводка. Важно учитывать указания производителя и обратить внимание на правильность выбора провода и сечения.

Следует учесть, что подключение проводки требует определенных навыков и знаний в области электромонтажа. Если вы не имеете опыта в этой области, лучше обратиться к специалисту.

Не забывайте о правилах безопасности при работе с электричеством:

• Работайте только в отключенной электрической сети.
• Используйте изолирующие резиновые перчатки и инструменты с изолированными ручками.
• Не допускайте попадания влаги на электрооборудование.
• При подключении проводов следуйте цветовым маркировкам и соблюдайте правильную полярность.
• Следите за правильностью установки заземляющего провода.

Правильное подключение проводки — залог безопасной и надежной работы счетчика, поэтому важно учесть все указания и рекомендации, предоставленные производителем счетчика и электромонтажными правилами.

Вопрос-ответ:

Какие инструменты мне понадобятся для самостоятельного подключения счетчика?

Для самостоятельного подключения счетчика вам понадобятся отвертка, клеммник, термоусадочные трубки, изоляционная лента, а также при необходимости вы можете использовать пассатижи и мультиметр.

Какие этапы нужно пройти для подключения однофазного счетчика?

Для подключения однофазного счетчика вам необходимо отключить электричество, снять электрическую панель, выполнить демонтаж старого счетчика, установить новый счетчик, соединить провода с клеммами счетчика согласно инструкции, проверить правильность сборки и установить счетчик обратно в панель, затем подать электричество и проверить его работоспособность.

Какие особенности подключения трехфазного счетчика?

Для подключения трехфазного счетчика необходимо внимательно изучить документацию и схему подключения, так как в обычном трехфазном подключении разделение проводов происходит по фазам, нейтральным и общей земле. Также важно правильно подключить трансформаторы тока и напряжения. Рекомендуется проконсультироваться со специалистом, чтобы убедиться в правильности подключения.

Можно ли самостоятельно подключить новый счетчик, если у меня нет опыта работы с электрикой?

Если у вас нет опыта работы с электрикой, рекомендуется обратиться к профессионалам для установки счетчика. Работа с электричеством требует знания и навыков, а неправильное подключение может привести к аварии или поломке оборудования.

Какие меры безопасности нужно принять при самостоятельном подключении счетчика?

При самостоятельном подключении счетчика необходимо соблюдать некоторые меры безопасности. Во-первых, перед началом работы необходимо отключить электричество в квартире или доме. Во-вторых, при работе с проводами рекомендуется использовать изоляционные перчатки и избегать прикосновения проводов к телу. Также следует следить за правильностью подключения и проверять его работоспособность после подачи электричества.

Каким образом можно самостоятельно подключить однофазный счетчик?

Для самостоятельного подключения однофазного счетчика вам понадобятся основные инструменты, такие как отвертка, клещи и некоторые электрические кабели. Сначала вам нужно отключить электропитание квартиры или дома, затем найти место для установки счетчика и соединить его с электрической панелью. Вам также придется подключить провода счетчика к вводным автоматическим выключателям и убедиться в правильности подключения. После этого нужно включить электропитание и проверить работу счетчика.
