Прокладка кабеля в земле является неотъемлемой частью многих строительных проектов, будь то строительство дома, укладка системы безопасности или прокладка инфраструктурных сетей. Это важный этап, который требует грамотного и аккуратного подхода.
Кабель прокладывается в земле для создания безопасной и надежной связи между различными объектами. Правильно уложенный кабель обеспечивает эффективную передачу данных, электрической энергии или телекоммуникационных сигналов.
Процесс прокладки кабеля в земле требует соответствия определенным стандартам и правилам. В первую очередь необходимо провести тщательное исследование места прокладки, чтобы определить возможные преграды, например, трубы, корни деревьев или подземные кабели.
После этого следует определить оптимальный маршрут кабеля, учитывая его назначение и условия окружающей среды. Для прокладки кабеля в земле используются различные способы, включая прокол под дорожным покрытием, прокладку в канализационных колодцах или использование специальных защитных труб.
- Подготовка к прокладке
- Выбор места прокладки
- Необходимые инструменты
- Подготовка к земляным работам
- Оценка условий местности
- Планирование трассы прокладки
- Проверка проводимости земли
- Шаги проверки проводимости земли:
- Интерпретация результатов:
- Организация котлована
- Прокладка кабеля
- Подготовка кабеля
- Выбор типа кабеля
- Проверка целостности
- Укладка кабеля в каналы
- Методы прокладки
- 1. Укрытый способ
- 2. Надземный способ
- Вопрос-ответ:
- Какой кабель лучше всего использовать для прокладки в земле?
- Как выбрать место для прокладки кабеля?
- Какую глубину прокладки кабеля рекомендуется соблюдать?
- Какие материалы и инструменты нужны для прокладки кабеля в земле?
- Как выбрать место для прокладки кабеля в земле?
- Как правильно проложить кабель в земле?
Подготовка к прокладке
Прежде чем начать прокладывать кабель в земле необходимо провести саперную разведку места, где планируется прокладка. Саперная разведка позволит избежать повреждения уже проложенных коммуникаций и позаботиться о безопасности во время работ.
Далее следует выполнять следующие шаги:
- Определить маршрут прокладки кабеля. Это позволит предварительно оценить длину и количество материалов, необходимых для прокладки.
- Нанести маркировку на земле вдоль маршрута. Для этого можно использовать распылитель с маркирующей краской или просто вычертить линию с помощью мела.
- Освободить маршрут от преград. Если на пути прокладки находятся ветки деревьев, кусты или другие преграды, необходимо удалить их, чтобы обеспечить свободную прокладку кабеля.
- Подготовить канаву для прокладки кабеля. Канаву следует выкопать вдоль марширута прокладки на глубину необходимую для защиты кабеля от механических повреждений и внешних воздействий.
Подготовка к прокладке кабеля в земле является важным этапом, о котором нельзя забывать. Тщательная подготовка позволит избежать проблем в процессе прокладки и обеспечит надежное и безопасное функционирование кабельной инфраструктуры.
Выбор места прокладки
Перед прокладкой кабеля в земле необходимо провести тщательный анализ и выбрать наиболее подходящее место для прокладки.
При выборе места прокладки следует учесть следующие факторы:
| 1. | Тип почвы |
| Определите тип почвы, в которой будет проложен кабель. Некоторые типы почвы могут быть более подвержены воздействию воды, коррозии или другим агентам, поэтому имейте это в виду при выборе места. | |
| 2. | Расстояние до источника питания |
| Учтите расстояние до источника питания. Оно должно быть достаточным для обеспечения надежного подключения и безопасности. | |
| 3. | Препятствия |
| Определите наличие препятствий на пути прокладки кабеля, таких как деревья, камни или другие постройки. Избегайте прокладывать кабель вблизи таких препятствий, чтобы избежать возможных повреждений или препятствий для обслуживания. | |
| 4. | Расстояние от других кабелей |
| Убедитесь, что прокладываемый кабель будет находиться на достаточном расстоянии от других кабелей или проводов, чтобы избежать помех и перекрестных наводок. | |
| 5. | Безопасность |
| Всегда обращайте внимание на безопасность при выборе места прокладки. Избегайте прокладывания кабеля рядом с опасными зонами или местами, где он может быть поврежден или представлять угрозу для окружающих. |
Учитывая все эти факторы, можно выбрать наиболее подходящее место для прокладки кабеля в земле.
Необходимые инструменты
Прежде чем приступить к укладке кабеля в земле, вам понадобятся следующие инструменты:
- Лопата для земли: необходима для рытья канавы или ямы, в которую будет укладываться кабель.
- Кабель-скребок: используется для удаления грунта и создания трассы для кабеля.
- Кабелесшайба: инструмент с заостренным концом, которая сделает отверстия в земле для прокладки кабеля.
- Тяга для проводов: использование тяги поможет проникнуть через землю и предоставит возможность безопасно прокладывать кабель.
- Защитные перчатки: обязательные для безопасности рук при работе с острыми инструментами и грунтом.
- Шнур изоляционной ленты: используется для закрепления и защиты соединений кабеля.
- Ножницы: необходимы для обрезания изоляционной ленты и проводников.
- Комплект инструментов для соединения проводов: включает в себя пинцет, обжимной инструмент и другие инструменты, которые необходимы для создания надежных соединений.
Убедитесь, что у вас есть все необходимое перед началом работы. Качественные инструменты помогут вам справиться с задачей профессионально и безопасно.
Подготовка к земляным работам
Оценка условий местности
Перед тем, как приступить к земляным работам, следует оценить условия местности. Необходимо узнать глубину замерзания почвы, наличие подземных коммуникаций и другие факторы, которые могут повлиять на прокладку кабеля.
Планирование трассы прокладки
После оценки условий местности следует спланировать трассу прокладки кабеля. Необходимо выбрать оптимальное место для прокладки и определить длину трассы. При планировании следует учесть возможные препятствия, такие как деревья, кустарники, заборы и т. д.
Для удобства планирования можно использовать специальные программы или приложения, которые позволяют визуализировать трассу и учитывать различные факторы.
Проверка проводимости земли
Для проверки проводимости земли необходимо использовать специальный прибор — мегомметр. Этот прибор позволяет измерить сопротивление заземления, то есть сопротивление земли при прохождении через нее электрического тока.
Шаги проверки проводимости земли:
- Подготовьте мегомметр: установите нужную диапазон измерений и проверьте его работоспособность.
- Подключите мегомметр к заземляющему устройству.
- Убедитесь, что заземляющее устройство надежно соединено с заземляющей петлей или электродом, втыкнутым в землю.
- Включите мегомметр и выполните измерение сопротивления заземления.
- Запишите полученное значение сопротивления и сравните его с допустимыми нормами проводимости земли.
Интерпретация результатов:
Допустимое сопротивление заземления зависит от типа заземляющего устройства и предназначения помещения. Обычно допустимое сопротивление не должно превышать 4 Ом для жилых помещений и 1 Ом для промышленных объектов.
Если полученное значение сопротивления заземления превышает допустимые нормы, необходимо принять меры для улучшения проводимости земли. Например, можно провести дополнительные заземляющие электроды или улучшить контактность заземляющей петли.
Проверка проводимости земли является важной профилактической мерой, которая позволяет обнаружить и устранить возможные проблемы с заземлением, обеспечивая безопасность работы электрооборудования в долгосрочной перспективе.
| Тип помещения | Допустимое сопротивление заземления |
|---|---|
| Жилые помещения | Не более 4 Ом |
| Промышленные объекты | Не более 1 Ом |

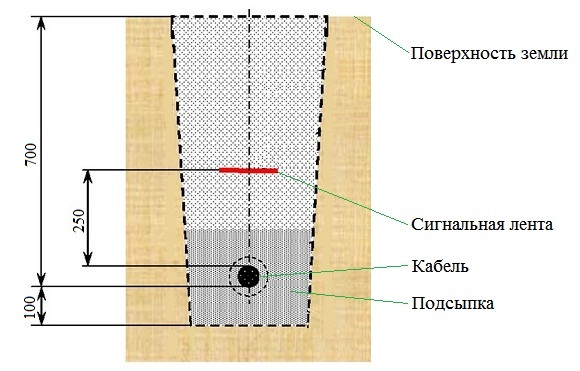

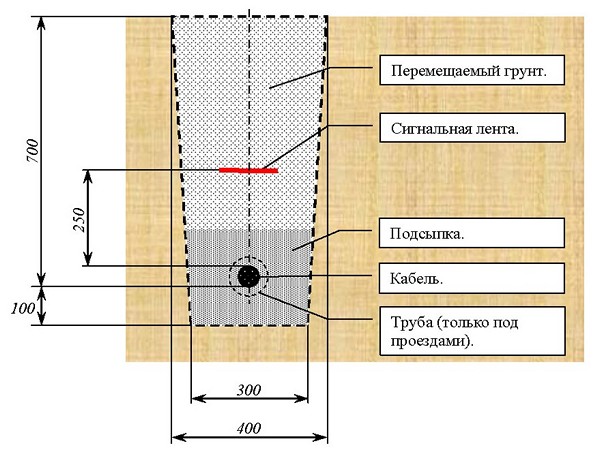

Организация котлована
Перед началом работ необходимо провести тщательный осмотр участка и определить оптимальное место для расположения котлована. Важно учесть факторы, такие как глубина морозного почвового слоя, наличие подъемов и спусков, а также геологические характеристики местности.
Подготовка места для котлована включает в себя следующие шаги:
1. Определение глубины и размеров котлована.
Глубина котлована должна быть достаточной, чтобы обеспечить надежную защиту кабеля от повреждений и воздействия окружающей среды. Размеры котлована должны соответствовать размерам кабеля и предоставлять возможность для проведения работ по его укладке.
2. Очистка от почвы и рыхления грунта.
Перед началом работ необходимо удалить верхний слой почвы и рыхлить грунт, чтобы обеспечить удобный доступ к котловану и облегчить последующие этапы работ.
3. Установка защитных конструкций.
Для обеспечения долговечности котлована необходимо установить защитные конструкции, такие как геотекстиль или песчаную подушку, которые позволят предотвратить проникновение вредных веществ и защитят кабель от механических повреждений.
4. Устройство дренажной системы.
Для предотвращения скопления воды в котловане необходимо организовать дренажную систему. Это может быть система дренажных труб или использование дренирующего материала.
Важно следить за качеством организации котлована, так как от этого зависит долговечность кабельной системы. Правильно выполненная организация котлована позволит уменьшить риск повреждения кабеля и обеспечить стабильное функционирование системы на протяжении длительного времени.
Прокладка кабеля
Перед прокладкой кабеля необходимо провести тщательный анализ территории и определить оптимальный маршрут прокладки. Учитывайте расстояние, глубину залегания кабеля и возможные препятствия на пути.
Прокладка кабеля может быть выполнена с использованием различных методов, таких как ручная прокладка, прокладка с использованием специальной техники или использование технологии горизонтально-направленного бурения (ГНБ).
При ручной прокладке кабеля следует учесть правила безопасности и подготовить трассу – освободить ее от камней, устранить перепады высот и обеспечить доступ для работы.
Прокладка кабеля с использованием специальной техники позволяет повысить производительность и точность работ. Техника может быть использована для прокладки кабеля на больших расстояниях или в сложных условиях.
Технология горизонтально-направленного бурения (ГНБ) позволяет прокладывать кабель, минуя препятствия на пути, такие как дороги или реки. Этот метод прокладки особенно полезен, когда земля уже заполнена другими коммуникационными линиями.
После прокладки кабеля нужно замуровать его в землю, чтобы обеспечить защиту от внешних воздействий и удобство эксплуатации. Для этого используются специальные защитные трубы или кабельные каналы.
Необходимо помнить о необходимости регулярной проверки и обслуживания прокладанного кабеля для обнаружения возможных повреждений и обеспечения нормальной работы системы.
Подготовка кабеля
Выбор типа кабеля
Перед началом укладки кабеля в землю необходимо определиться с его типом. Для этого учитываются несколько факторов, включая применение кабеля, технические требования и условия эксплуатации. Например, для уличной укладки чаще всего используются кабели с водонепроницаемой оболочкой и повышенной изоляцией.
Проверка целостности
Перед прокладкой кабеля в землю необходимо проверить его целостность. Для этого проводится визуальный осмотр кабеля на наличие видимых повреждений, таких как порезы, разрывы оболочки или обрывы проводов. Также рекомендуется проверить электрическое сопротивление кабеля, используя мультиметр.
После проверки целостности кабеля, его можно приступать к подготовке к укладке в землю.
Укладка кабеля в каналы
Для укладки кабеля в земле часто используются специальные каналы. Перед укладкой кабеля в каналы необходимо их прочистить от лишних материалов, таких как грязь, камни или корни деревьев. При укладке следует учитывать температурные условия и потенциальные нагрузки на кабель, чтобы обеспечить его безопасную работу.
| Шаг | Описание |
|---|---|
| 1 | Прочистить каналы от лишних материалов |
| 2 | Расположить кабель в канале |
| 3 | Зафиксировать кабель, чтобы предотвратить его смещение |
При укладке необходимо обеспечить достаточный изгиб радиуса, чтобы предотвратить повреждение кабеля. Также рекомендуется установить маркеры или указатели, чтобы облегчить последующую эксплуатацию и обслуживание кабеля.
Методы прокладки
Существует несколько методов прокладки кабеля в земле, в зависимости от особенностей местности и требований к укладке. Рассмотрим некоторые из них:
1. Укрытый способ
Данный метод подходит для случаев, когда требуется скрыть кабель и сохранить его незаметность. Кабель прокладывается в вырытый канаву, после чего засыпается землей и укрывается специальными защитными материалами. Такой способ прокладки используется, например, при прокладке кабеля для подземного электроснабжения или телефонной связи.
2. Надземный способ
Данный метод предполагает прокладку кабеля на поверхности земли. Он используется, когда нет возможности проложить кабель внутри земли или это не требуется. Кабель крепится к опорам или специальным кронштейнам и защищается от воздействия погодных условий с помощью специальных оболочек или кожухов. Такой способ прокладки часто применяется при строительстве линий связи на больших расстояниях.
Выбор метода прокладки кабеля в земле зависит от множества факторов, включая тип кабеля, требования к надежности и безопасности, а также географические особенности местности. Необходимо учитывать все эти факторы при планировании и проектировании системы прокладки кабеля в земле, чтобы обеспечить надежную и эффективную работу сети.
| Преимущества | Недостатки |
|---|---|
| Скрытность и защита кабеля от внешних воздействий | Более сложный процесс укладки |
| Меньшая вероятность повреждения кабеля | Возможность коррозии и непредвиденных проблем при разводке |
| Более удобный доступ к кабелю для ремонта и обслуживания | Высокие затраты на строительство и обслуживание инфраструктуры |
Таким образом, выбор метода прокладки кабеля в земле следует осуществлять с учетом всех факторов, чтобы обеспечить эффективность и надежность работы сети.
Вопрос-ответ:
Какой кабель лучше всего использовать для прокладки в земле?
Для прокладки кабеля в земле рекомендуется использовать специальный кабель с прочной оболочкой, который защищен от влаги и коррозии. Обычно это кабели с алюминиевыми или медными жилами, покрытыми полиэтиленом или поливинилхлоридом.
Как выбрать место для прокладки кабеля?
При выборе места для прокладки кабеля в земле необходимо учитывать его дальнейшее использование. Рекомендуется выбирать места, где кабель будет защищен от механических повреждений и нахождения влаги. Также следует учитывать глубину прокладки кабеля, чтобы он не был поврежден случайными земляными работами или другими воздействиями.
Какую глубину прокладки кабеля рекомендуется соблюдать?
Глубина прокладки кабеля зависит от его назначения и требований соответствующих норм и правил. В целом, для защиты кабеля от механических повреждений и воздействия окружающей среды рекомендуется прокладывать его на глубину не менее 60 сантиметров. Однако, в некоторых случаях требуется прокладывать кабель на большую глубину согласно специальным инструкциям.
Какие материалы и инструменты нужны для прокладки кабеля в земле?
Для проложения кабеля в земле вам понадобятся следующие материалы и инструменты: специальный кабель для прокладки в земле, песок или щебень для дренажа, пластиковая труба или канава, лопата, шнур или веревка для маркировки, отвертка или кусачки для обрезки кабеля, изоляционная лента. При необходимости также могут понадобиться компрессор и пневматические инструменты для пробивки трубы под дорогой или другими препятствиями.
Как выбрать место для прокладки кабеля в земле?
При выборе места для прокладки кабеля в земле необходимо учитывать несколько важных факторов. Во-первых, нужно убедиться, что выбранное место не пересекается с другими коммуникациями, например, газопроводами или водопроводами. Во-вторых, следует избегать прокладки кабеля рядом с деревьями или кустарниками, чтобы избежать возможности их повреждения в процессе роста корней. Также стоит учитывать глубину залегания кабеля — она должна быть достаточной, чтобы избежать повреждения кабеля при проведении работ в земле.
Как правильно проложить кабель в земле?
Для правильной прокладки кабеля в земле необходимо следовать определенным шагам. Во-первых, нужно провести маркировку места, где будет проложен кабель. Затем следует прокопать канаву или использовать пластиковую трубу для проложения кабеля. После этого в канаву или трубу следует поместить песок или щебень для обеспечения дренажа. Затем кабель устанавливается и закрепляется с помощью крепежных элементов. В конце необходимо проверить правильность прокладки и зафиксировать кабель, например, изоляционной лентой.
