Дымоход для газового котла является важным элементом системы отопления, обеспечивающим удаление продуктов сгорания из помещения. Правильное устройство дымохода необходимо для эффективной и безопасной работы котла. В данной статье мы рассмотрим основные аспекты устройства дымохода, его конструкцию и оптимальный диаметр.
Основными компонентами дымохода являются вертикальная труба и труба горизонтального соединения с котлом. Вертикальная труба обеспечивает подъем продуктов сгорания вверх, а горизонтальная труба соединяет котел с вертикальной трубой. Такая конструкция позволяет эффективно удалять дым и обеспечить стабильную работу котла.
Диаметр дымохода для газового котла играет важную роль в его работе. Оптимальный диаметр выбирается в зависимости от мощности котла и длины дымохода. Неправильно подобранный диаметр может привести к недостаточному тяге или обратному тяге, что негативно скажется на работе котла и безопасности системы отопления.
- Устройство дымохода для газового котла
- Конструкция дымохода для газового котла
- Основные составляющие дымохода
- Выбор материала и диаметра дымохода
- Выбор оптимального диаметра дымохода
- Материалы и изготовление дымохода
- 1. Сталь
- 2. Керамический блок
- 3. Алюминий
- Установка и монтаж дымохода для газового котла
- Обслуживание и очистка дымохода
- Профилактика и предотвращение проблем с дымоходом
- Регулярная очистка
- Проверка состояния и ремонт
- Использование качественных материалов

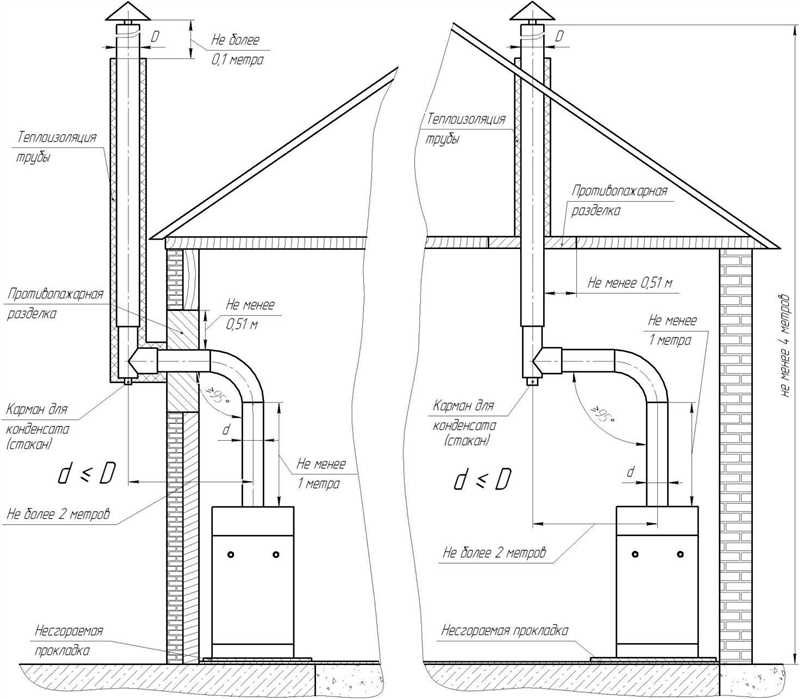

Устройство дымохода для газового котла
Устройство дымохода для газового котла включает в себя несколько элементов:
- Горизонтальная часть – это участок дымохода, расположенный горизонтально и соединенный с котлом или вытяжным колпаком. Горизонтальная часть должна быть краткой и без излишних изгибов, чтобы обеспечить эффективное отведение газов.
- Вертикальная часть – это вертикальный участок дымохода, который выходит наружу здания и ведет продукты сгорания в атмосферу. Вертикальная часть должна быть достаточной длины, чтобы газы полностью окислялись и не вызывали задымление.
- Труба – это основной элемент дымохода, который состоит из соединенных между собой прямых секций. Труба должна быть изготовлена из несгораемого материала и иметь достаточную прочность, чтобы выдерживать высокую температуру и давление.
- Изоляция – это защитный слой, который обеспечивает сохранение тепла и предотвращает образование конденсата в дымоходе.
Правильное устройство и конструкция дымохода для газового котла играют важную роль в обеспечении безопасной и эффективной работы системы отопления. Диаметр дымохода должен соответствовать требованиям производителя котла и быть рассчитан на объем продуктов сгорания. Важно также учесть расстояние до окружающих конструкций и соблюдать нормативные требования по установке и эксплуатации дымохода.
Конструкция дымохода для газового котла
Основные составляющие дымохода
Дымоход для газового котла состоит из следующих элементов:
| 1. | Труба | — сегментированный элемент, который состоит из нескольких секций. Длина трубы определяется высотой дымовой трубы и должна соответствовать требованиям производителя котла. |
| 2. | Держатель | — крепление для трубы, предназначенное для ее фиксации на стене здания. Держатель выполняет функцию поддержки дымохода на протяжении всей его длины и обеспечивает необходимый угол наклона. |
| 3. | Отвод | — элемент, который помогает изменить направление отвода газов. Может быть различной формы и конструкции, в зависимости от особенностей здания. |
| 4. | Газоотводная труба | — отдельный элемент, который выполняет функцию отвода отработанных газов в атмосферу. |
Выбор материала и диаметра дымохода
Материал дымохода для газового котла может быть разным, в зависимости от требований котла и установленных норм. Обычно для дымохода используются сталь или нержавеющая сталь. Основными критериями при выборе материала являются его прочность, устойчивость к высоким температурам и коррозии.
Диаметр дымохода зависит от мощности газового котла и его типа. Важно выбрать диаметр, который обеспечит оптимальное сопротивление газового потока и позволит эффективно отводить сгоревшие газы. Не рекомендуется выбирать диаметр дымохода меньше, чем указано в инструкции к котлу, так как это может привести к плохому отводу газов и неправильной работе котла.
Важно помнить, что для установки и подключения дымохода для газового котла необходимо обращаться к специалистам, которые имеют соответствующую квалификацию и опыт работы с такими системами.
Выбор оптимального диаметра дымохода
При выборе дымохода для газового котла очень важно определить оптимальный диаметр, который обеспечит безопасную и эффективную работу системы отопления. Диаметр дымохода должен быть рассчитан с учетом особенностей котла, его мощности, тепловых потерь и геометрии помещения, где будет установлен котел.
Выбор диаметра дымохода напрямую влияет на качество отведения продуктов сгорания и эффективность работы котла. Если дымоход выбран слишком узким, может возникнуть проблема с недостаточным тягом, что приведет к плохому сгоранию газа и снижению эксплуатационных характеристик котла. С другой стороны, если дымоход выбран слишком широким, это может привести к потере тепла и неправильному отведению продуктов сгорания.
Диаметр дымохода определяется на основе расчета дымовой тяги, который зависит от мощности котла, его эффективности и установочного места. Обычно для газовых котлов рекомендуется выбирать диаметр дымохода не менее 100 мм. Для котлов мощностью до 10 кВт можно использовать дымоход диаметром 100 мм, для котлов мощностью до 30 кВт – диаметром 130 мм, а для котлов мощностью свыше 30 кВт – диаметром не менее 150 мм.
При выборе диаметра дымохода также стоит учитывать возможность установки дополнительного оборудования, например, дымоуловителей или вентиляторов для усиления тяги. Также важно учесть требования нормативных документов и инструкций производителя котла.
Материалы и изготовление дымохода
При выборе материалов и изготовлении дымохода для газового котла необходимо учесть ряд факторов, таких как безопасность, эффективность и долговечность. Ниже представлены основные материалы, широко используемые при строительстве дымоходов, а также рекомендации по их изготовлению.
1. Сталь
Сталь является наиболее распространенным материалом для дымоходов. Она обладает высокой прочностью и устойчивостью к высоким температурам. Для изготовления дымоходов из стали обычно используется нержавеющая сталь, которая не подвержена коррозии. Диаметр дымохода из стали обычно выбирается в зависимости от мощности котла и расчетных параметров системы отопления.
2. Керамический блок
Керамический блок также широко используется для строительства дымоходов. Он обладает высокой термической стабильностью и отличной изоляцией, что позволяет улучшить тягу и предотвратить скапливание чадовых газов. Керамический блок имеет небольшой вес и легок в установке. Диаметр дымохода из керамического блока можно выбирать исходя из расчетных параметров системы и требований по безопасности.
3. Алюминий
Алюминиевые дымоходы обладают низкой массой и хорошей устойчивостью к коррозии. Они легки в установке, что делает их привлекательным вариантом для монтажа. Однако алюминий не является самым прочным материалом, поэтому его использование рекомендуется ограничивать дымоходами небольшой длины и мощности котла.
При изготовлении дымохода необходимо обратить внимание на технические требования и рекомендации производителя котла, установить правильный угол наклона дымохода, обеспечить герметичное соединение между секциями и установить устройство для очистки дымовых газов. Рекомендуется провести консультацию с квалифицированным специалистом, чтобы правильно выбрать материал и диаметр дымохода, а также осуществить его изготовление и установку с соблюдением всех требований и норм безопасности.
Установка и монтаж дымохода для газового котла
Перед установкой дымохода необходимо провести подготовительные работы, которые включают:
- Определение места установки котла и дымохода. Такое место должно соответствовать нормам пожарной безопасности и быть доступным для проведения технического обслуживания.
- Расчет диаметра дымохода. Диаметр дымохода зависит от мощности газового котла и варьируется в значении от 80 до 200 мм.
- Выбор материала для дымохода. Обычно для газовых котлов используют нержавеющую сталь, но также могут применяться и другие материалы, такие как керамическая труба или гофрированный металлопластик.
После подготовки необходимых материалов и инструментов можно приступать к монтажу дымохода:
- Установка трубы первого сегмента дымохода на котельную.
- Прокладка горизонтального участка дымохода, учитывая наклон для обеспечения правильного тяги.
- Установка тройника или другого соединительного элемента, если необходимо изменить направление дымохода.
- Прокладка вертикального участка дымохода.
- Установка крыши или иного элемента для защиты от попадания воды и улучшения тяги.
Важными моментами при монтаже дымохода являются герметичность соединений, правильное установление элементов и соблюдение требований к системе проветривания помещений.
По завершении монтажа дымохода необходимо убедиться в его надежности и корректной работе. Предварительную проверку можно провести с помощью испытания дымохода при работе котла на холостом ходу.
Установка и монтаж дымохода для газового котла – ответственное и сложное задание, которое рекомендуется доверить опытным профессионалам. Независимо от выбора специалиста, важно соблюдать все технические требования и нормы безопасности, чтобы обеспечить безопасность и эффективность работы системы отопления.
Обслуживание и очистка дымохода
Дымоход для газового котла требует регулярного обслуживания и очистки, чтобы обеспечить его надежную и безопасную работу. В рамках обслуживания дымохода важно проводить регулярные проверки и очистку от сажи и других отложений, которые могут накапливаться внутри дымохода.
Вот несколько важных шагов при обслуживании и очистке дымохода:
- Плановые проверки: регулярно проверяйте состояние дымохода, чтобы обнаружить возможные дефекты или повреждения.
- Очистка дымохода: очищайте дымоход от сажи и других отложений с помощью специальных щеток или других инструментов. Это поможет обеспечить свободный проход дымовых газов.
- Проверка тяги: регулярно проверяйте тягу в дымоходе, чтобы убедиться, что она соответствует нормам и не возникают проблемы с отводом дымовых газов.
- Проверка уплотнений: проверьте состояние уплотнений в дымоходе, чтобы убедиться, что они не повреждены и обеспечивают надежную герметизацию.
- Проверка мест соединений: проверьте состояние мест соединений дымохода, чтобы убедиться, что они надежно закреплены и не возникает утечек.
- Проверка облицовки: проверьте облицовку дымохода и, при необходимости, проведите ее обслуживание или замену.
Обслуживание и очистка дымохода должны проводиться регулярно, согласно рекомендациям производителя газового котла. Это поможет поддерживать надлежащую работу дымохода и минимизировать риск возникновения проблем с отводом дымовых газов.
Профилактика и предотвращение проблем с дымоходом
Профилактика проблем с дымоходом для газового котла важна для его надежной и безопасной работы. В этом разделе мы рассмотрим несколько основных мер, которые необходимо принять для предотвращения проблем с дымоходом.
Регулярная очистка
Одной из основных профилактических мер является регулярная очистка дымохода. В процессе работы котла накапливаются сажа и другие загрязнения, которые могут привести к засорению дымохода. Засорение дымохода может привести к снижению его эффективности, увеличению выбросов, плохому тяге и повышенному риску возникновения пожара. Рекомендуется проводить очистку дымохода как минимум раз в год, или чаще, в зависимости от условий эксплуатации и количества отработанных газов.
Проверка состояния и ремонт
Регулярная проверка состояния дымохода поможет выявить проблемы на ранней стадии и предотвратить их возникновение. Раз в год следует осмотреть дымоход на наличие трещин, отложений, сгнивания или других повреждений. Если обнаружены какие-либо проблемы, их необходимо немедленно устранить.
Важно помнить: не рекомендуется самостоятельно производить ремонт дымохода, особенно если вы не обладаете соответствующими навыками и опытом. Лучше обратиться к специалисту, который сможет правильно и безопасно выполнить ремонт.
Использование качественных материалов
При установке или ремонте дымохода необходимо использовать качественные материалы. Они должны быть устойчивыми к высоким температурам и химическим воздействиям, а также обеспечивать надежную герметизацию соединений. Использование некачественных материалов может привести к повреждению дымохода и ухудшению его работы.
Не забывайте, что профилактика и предотвращение проблем с дымоходом играют важную роль в обеспечении безопасности и эффективности работы газового котла. Регулярная очистка, проверка состояния и использование качественных материалов помогут вам избежать проблем с дымоходом и наслаждаться безопасным и надежным функционированием вашего котла.
